Котел не працює від генератора чи інвертора: причини і що підключати

Світло зникло, ви спокійно перемкнули котел на інвертор чи завели генератор, а котел клацає, пробує розпалитися і зупиняється з помилкою. Від мережі він працював нормально, потужності резервного джерела вистачає із запасом. В чому ж тоді проблема?

Якщо не працює котел від інвертора чи генератора, причина майже ніколи не в потужності: настінні газові котли споживають лише 65–110 Вт. Найчастіше котел не бачить полум'я, бо на виході резервного джерела нуль не з'єднаний із землею або джерело видає не чисту синусоїду, а «сходинки». Рідше винні нестабільна частота генератора або відсутнє заземлення котла. Усе це виправляють правильним підключенням, а не потужнішим обладнанням.

Не запускається котел від інвертора: чому котел не бачить полум'я

Найчастіше це трапляється через контроль полум'я. Котел «бачить» вогонь за допомогою електрода: через полум'я між ним і пальником тече дуже слабкий струм, і плата його вимірює. Щоб це працювало, плата має розуміти, де нуль, а де земля. У звичайній мережі будинку нуль з'єднаний із землею, а на виході багатьох інверторів і генераторів ні, і обидва проводи ніби «висять у повітрі».

Тоді котел після кількох спроб розпалу зупиняється з помилкою, у моделей Vaillant і Protherm — це F.28. Мультиметр при цьому показує близько 110 В між кожним проводом і землею. Це не «дві фази по 110 В», а наведення через фільтри інвертора.

Що з цим роблять:

1. Перевіряють заземлення котла. Без справжнього захисного провідника контроль полум'я ненадійний навіть від мережі.
2. Перевертають вилку котла в розетці. Частина котлів чутлива до того, де фаза, а де нуль, і тоді це допомагає.
3. Вибирають ДБЖ, у якого нуль на виході з'єднаний із землею. Це перевіряють в інструкції ще до покупки.
4. Доручають з'єднати нуль із землею електрику. Таке з'єднання роблять в одній точці, після перемикача, який відключає будинок від мережі. Саморобна перемичка між нулем і заземленням у розетці небезпечна: ПЗВ або постійно вимикатиме лінію, або перестане захищати.

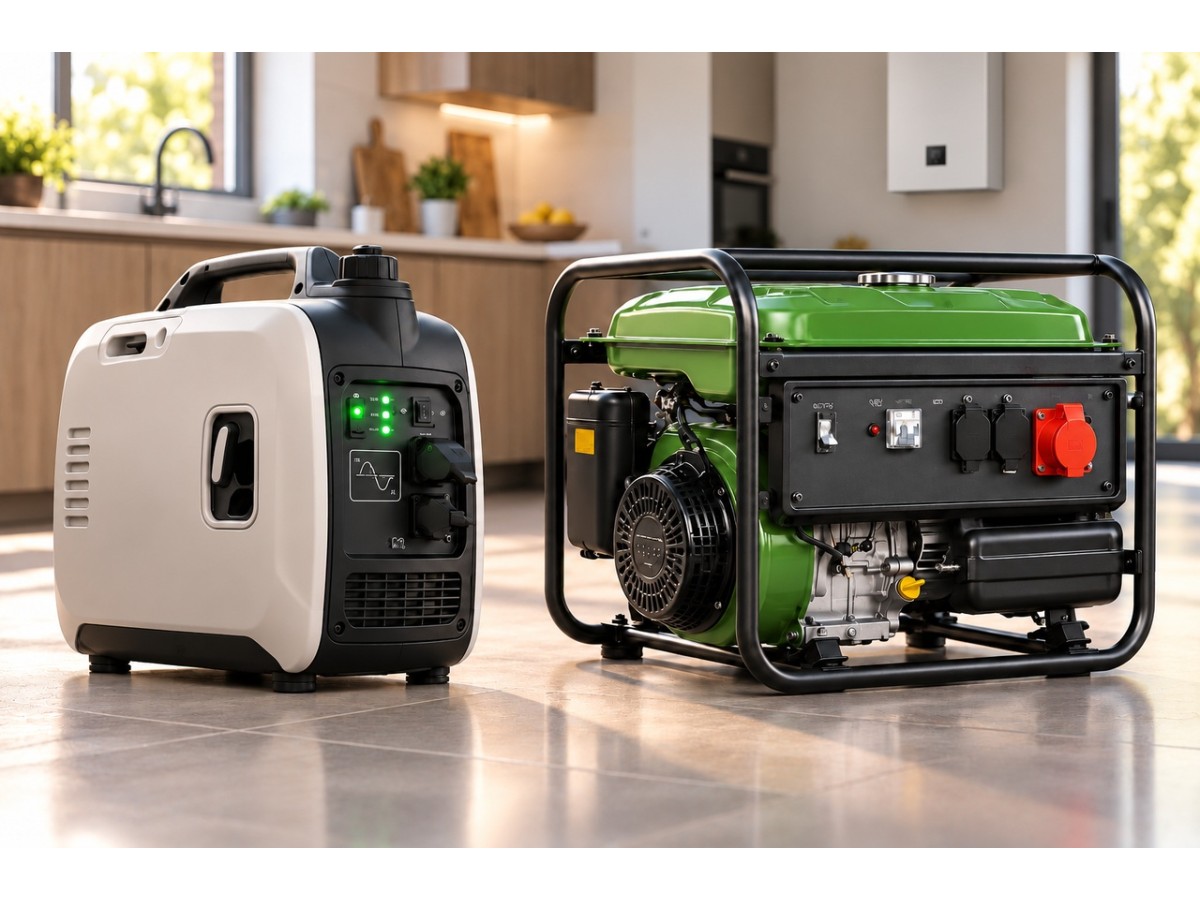

Не працює котел від генератора

Не працює котел від генератора з тих самих причин, а до них додається ще й частота. У звичайного генератора вона залежить від обертів двигуна: під навантаженням падає до 48–49 Гц, а без навантаження зростає до 51–52 Гц, і частина плат сприймає це як збій мережі.

Тому котел живлять від інверторного генератора або через ДБЖ із чистою синусоїдою, який переходить на акумулятор, щойно частота виходить за допустимі межі. Корпус генератора заземлюють, а до будинку його під'єднують лише через перемикач. Якщо ж котел збоїть і від мережі, коли просідає напруга, допомагає стабілізатор, про вибір якого ми писали в статті про підготовку котла до сезону.

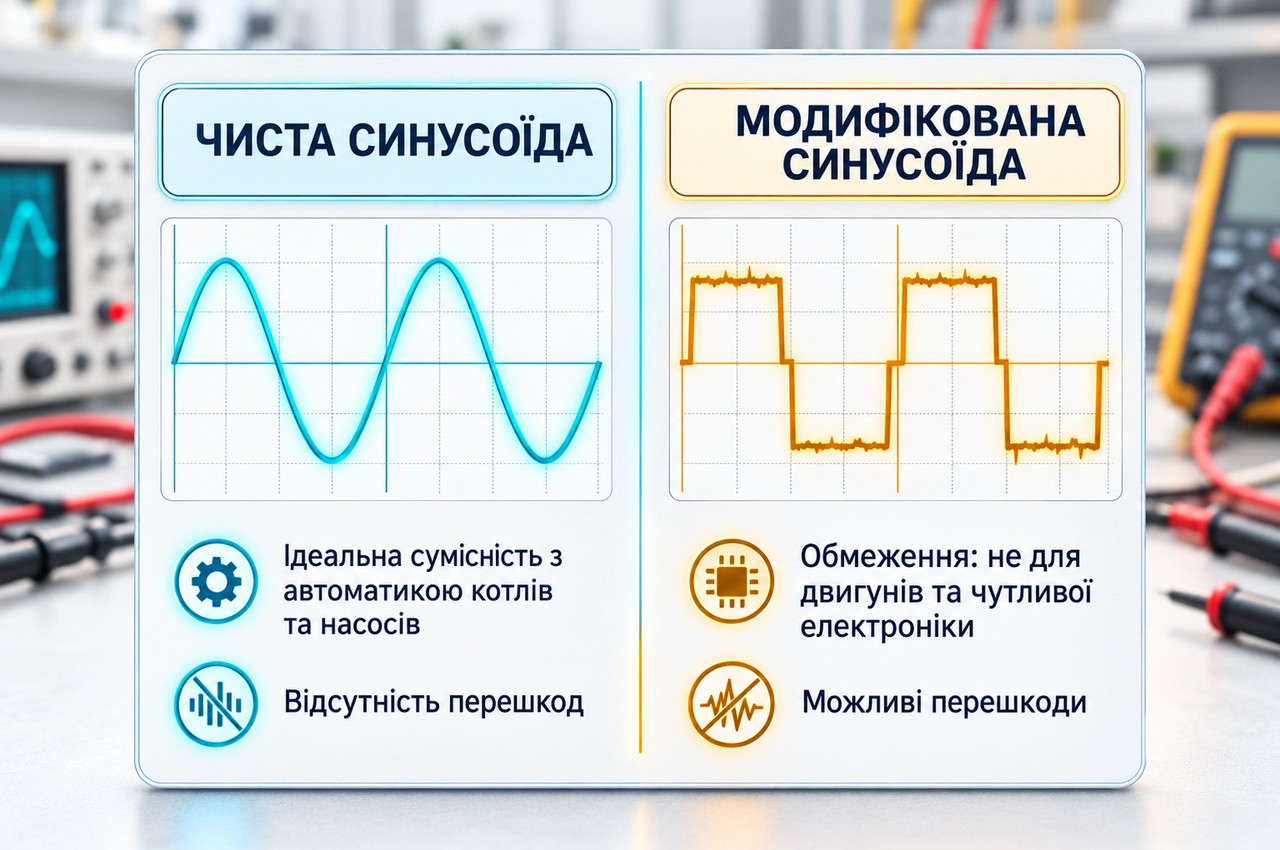

Яка синусоїда потрібна для котла

Яка синусоїда потрібна для котла? Лише чиста, або правильна: у паспорті інвертора її позначають «pure sine wave». Від апроксимованої синусоїди, яка йде сходинками, звичайний насос гуде й перегрівається, а насос з електронним керуванням і плата котла дають збої.

Скільки ват споживає газовий котел

Ця інформація вказана в паспорті як електричну потужність: у настінних моделях — це від 64,7 Вт в Ariston CARES S, до 110 Вт у Vaillant ecoTEC pure. Більшу частину бере насос, який під час опалення працює постійно, а вентилятор вмикається лише разом із пальником.

Скільки електроенергії споживає газовий котел за добу, залежить від того, як довго працює насос. В опалювальний сезон у середньому це 60–90 Вт, тобто 1,4–2,2 кВт·год на добу і приблизно 45–65 кВт·год на місяць. Саме ця цифра потрібна, щоб підібрати акумулятор, а паспортний максимум — щоб вибрати інвертор.

Який інвертор потрібен для котла

Обов'язково з чистою синусоїдою, а далі вирішують три параметри:

• Потужність 500–1 000 ВА із запасом на пуск насоса і на роутер чи світло, які часто живлять від того самого пристрою.
• Функція ДБЖ: вбудований зарядний пристрій і автоматичне перемикання на акумулятор за 10 мс або швидше, щоб котел не перезапускався.
• Зовнішній акумулятор, ємність якого підбирають під потрібний час роботи.

Так влаштований, наприклад, VOLT Sinus PRO-1000 E — ДБЖ для котла на 1 000 ВА / 700 Вт із чистою синусоїдою, вбудованим стабілізатором на 170–270 В і зовнішнім акумулятором 12 В, який купують окремо. Як він рятує під час відключень, описано в статті про безперебійник під час блекауту.

Який акумулятор вибрати

Коли шукають «акумулятор для котла коли немає світла», вибирають переважно між літій-залізо-фосфатним (LiFePO4) і свинцевим гелевим чи AGM:

• LiFePO4 12,8 В 100 А·год зберігає 1 280 Вт·год, з нього безпечно можна взяти близько 90% енергії, і він витримує понад 3 000 циклів. Заряджати його на морозі не можна, тож ставлять його в теплому приміщенні.
• Гелевий чи AGM 12 В 100 А·год зберігає близько 1 200 Вт·год, але щоб він довго служив, його розряджають лише наполовину, і циклів він витримує в кілька разів менше.
• Автомобільний стартерний не підходить: від щоденного глибокого розряду він за кілька тижнів втрачає ємність.

Перевірте, чи вміє ДБЖ заряджати батареї LiFePO4, і зверніть увагу на струм заряду: струмом 10 А батарея на 100 А·год заряджається близько 10 годин і при частих відключеннях може не встигати.

Як підключити ДБЖ до котла, щоб він підхоплював живлення без зупинки

1. Поставте ДБЖ поруч із котлом у сухому місці, але не під ним, бо туди може капати вода.
2. Під'єднайте акумулятор кабелем із комплекту, дотримуючись полярності.
3. Увімкніть ДБЖ у розетку із заземленням, а вилку котла в розетку на ДБЖ. Якщо котел підключено до мережі напряму, без вилки, електрик спершу ставить біля нього розетку.
4. Вимкніть автомат цієї розетки в щиті і підніміть температуру на термостаті: котел має розпалитися від акумулятора.
5. Якщо від мережі котел працює, а від акумулятора видає помилку полум'я, справа в з'єднанні нуля із землею на виході, і це робить електрик. Якщо котел і після цього не бачить полум'я, електрод і плату перевіряють під час обслуговування котлів.

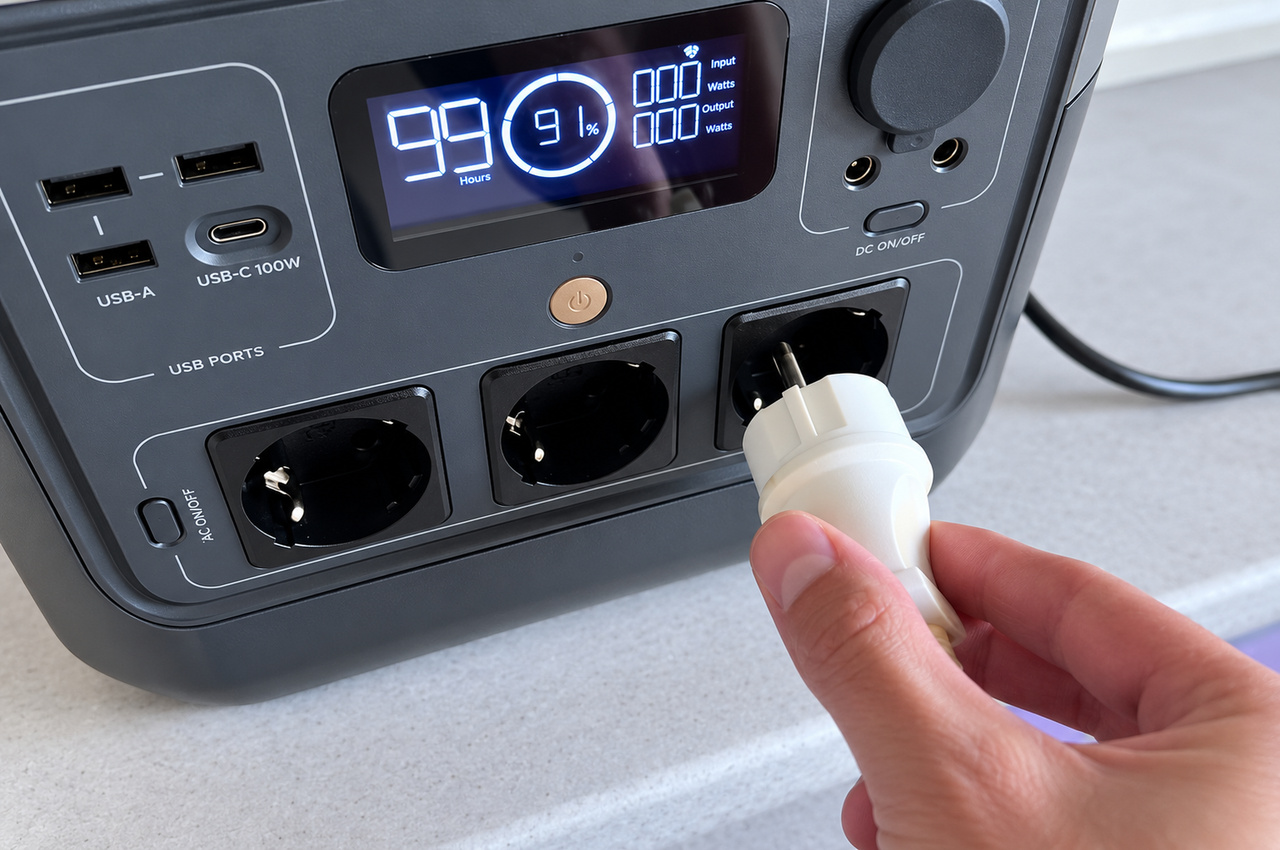

Як підключити котел до зарядної станції

Вилку котла вмикають у розетку станції з чистою синусоїдою, а саму станцію в мережу, якщо в неї є режим ДБЖ. Якщо станція перемикається на акумулятор довше, ніж може витримати плата котла, котел перезапуститься. Вихід більшості станцій не з'єднаний із землею, тож контроль полум'я тут збоїть так само, як з інвертором.

Яка зарядна станція потрібна для котла, рахують за ємністю: котел разом із власним споживанням станції бере 80–100 Вт, тож 1 кВт·год вистачає на 8–10 годин. Для нічного відключення на 12 годин беріть станцію від 1,5 кВт·год. Велика гібридна зарядна станція на кшталт Zegor YCN6000-16 на 6 кВт і 16 кВт·год живить не лише котел, а й холодильник, світло та насосну станцію.

Питання — відповідь

1. Чи працює газовий котел без світла?

Ні, сучасний настінний газовий котел без електрики не працює: від мережі живляться розпал, вентилятор, насос і плата керування. Без світла гріють лише підлогові котли з енергонезалежною автоматикою в системі з природною циркуляцією. Тому для настінного котла резервне живлення — обов'язкова частина опалення.

2. Скільки працює інвертор від акумулятора?

Від акумулятора 12 В на 100 А·год інвертор із котлом працює близько 12 годин, якщо це LiFePO4, і близько 6 годин, якщо гелевий. LiFePO4 віддає близько 1 000 Вт·год (1 280 × 0,9 доступної енергії × 0,88 ККД інвертора), а котел разом із втратами інвертора бере близько 80 Вт. Гелевий, якщо розряджати його наполовину, віддає лише 530 Вт·год.

3. Чи буде працювати циркуляційний насос від інвертора?

Так, якщо інвертор видає чисту синусоїду. Окремий насос споживає 30–90 Вт, а сучасний енергоефективний 5–45 Вт, і пусковий струм у нього малий, тож йому вистачає пристрою на 300–500 ВА. Від інвертора, напруга якого йде «сходинками», насос шумить, гріється і служить помітно менше.
