Як підключити батарею опалення: бічна, діагональна і нижня схеми

Новий радіатор повісили, а гріє він гірше за старий: верх гарячий лише біля труб, дальній край ледь теплий. Або батарея прогрівається, а в кімнаті все одно прохолодно. Часто справа не в самому радіаторі, а в тому, як до нього підвели труби і де його повісили.

Найефективніше підключення батарей опалення — діагональне, зверху вниз: гаряча вода заходить у верхній патрубок з одного боку, а виходить через нижній із протилежного, тож радіатор прогрівається рівномірно по всій довжині. Якщо батарея завдовжки до 1–1,2 м, бічне однобічне підключення майже не поступається діагональному. Нижнє зручне, коли труби йдуть у підлозі. У панельних радіаторах із вбудованим клапаном воно не забирає тепла, а в секційних знижує тепловіддачу приблизно на 10–15%.

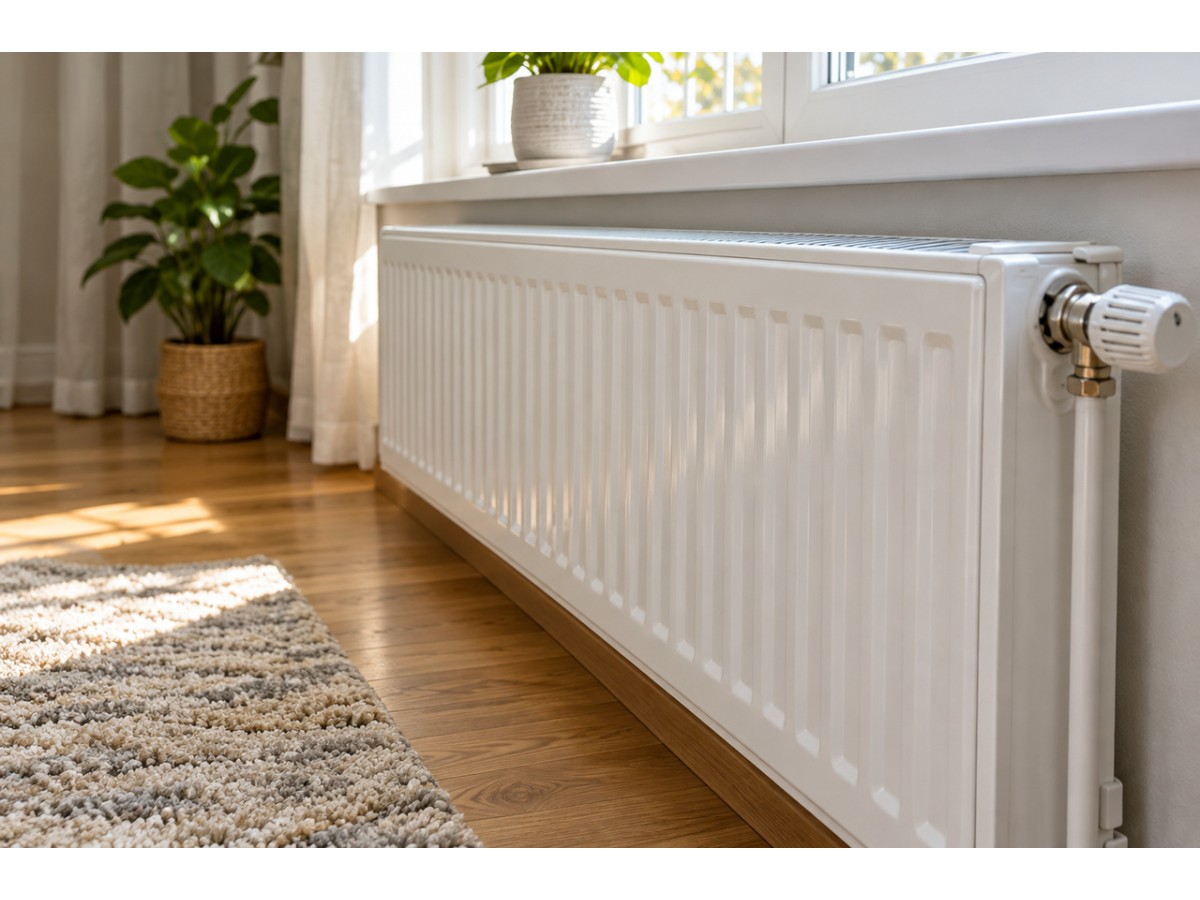

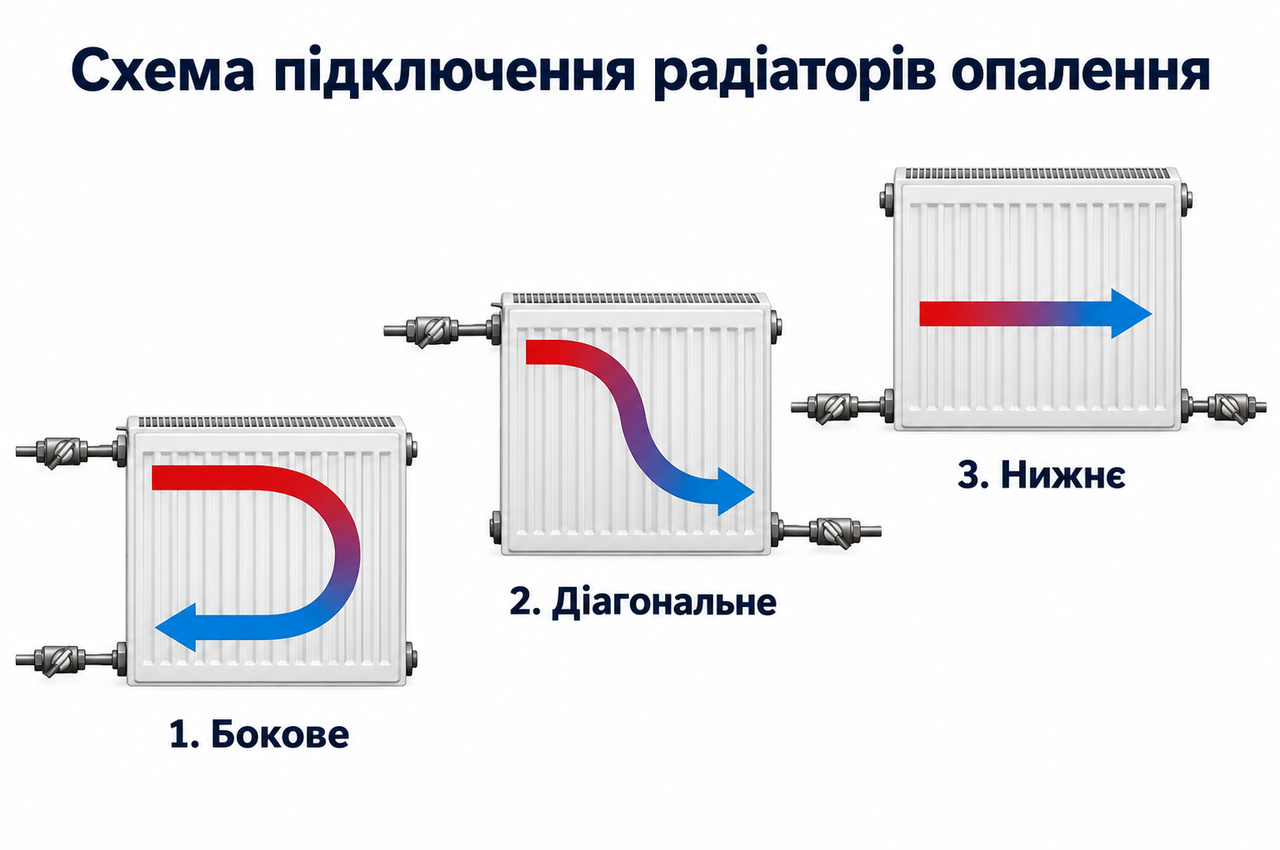

Схеми підключення радіаторів опалення

Усі схеми підключення радіаторів опалення зводяться до трьох варіантів. Різниця лише в тому, куди заходить гаряча вода і звідки виходить охолоджена.

Бічне однобічне підключення

Подача заходить у верхній патрубок, зворотка виходить із нижнього, і обидві труби підходять з одного боку радіатора. Це найпоширеніший варіант, коли труби йдуть уздовж стіни. Сталеві панельні радіатори серії Purmo Compact C мають чотири бічні патрубки 1/2″, тому трубу можна підвести і зліва, і справа, а зайві отвори закривають заглушкою і повітровідвідником.

Мінус цієї схеми видно на довгих радіаторах. Якщо панельний радіатор довший приблизно за 1,2–1,5 м, а в секційній батареї понад 10–12 секцій, дальній край гріється гірше: вода йде найкоротшим шляхом, біля патрубків.

Діагональне підключення

Подача заходить зверху з одного боку, а зворотка виходить знизу з протилежного. Вода проходить через увесь радіатор, тому діагональна схема дає найбільшу тепловіддачу. Її вибирають для довгих радіаторів і великих секційних батарей, де бічне підключення залишає холодний край.

Нижнє підключення

Тут обидві труби підходять знизу, і ця схема буває у двох зовсім різних варіантах:

• Секційні радіатори з нижнім підключенням з двох боків. Вода заходить у нижній колектор з одного боку й виходить з іншого, а верх прогрівається лише завдяки руху води всередині. Тепловіддача падає приблизно на 10–15%, а в системах із природною циркуляцією така схема працює погано.
• Панельні радіатори з вбудованим клапаном. У серії Purmo Ventil Compact CV обидва патрубки розташовані знизу на відстані 50 мм, а вбудована клапанна вставка спрямовує воду вгору передньої панелі. Тобто фактично це те саме підключення зверху вниз, і тепла такий радіатор не втрачає.

Запит «радіатор з нижнім підключенням схема» здебільшого стосується саме другого варіанта. Панель підключають через H-подібний вузол із кранами, який з'єднують із патрубками радіатора через перехідні ніпелі. Термоголовку ставлять прямо на вбудований клапан із різьбою M30×1,5. Клапан має попереднє налаштування: ним обмежують потік через радіатор, щоб дальні батареї в системі грілися так само, як ближні.

Яке підключення радіатора краще у вашому випадку

Щоб вирішити, яке підключення радіатора краще, подивіться, звідки виходять труби і якої довжини радіатор:

• Труби йдуть по стіні, радіатор до 1,2 м: бічне.
• Довга батарея або понад 10–12 секцій: діагональне.
• Труби в підлозі, прихована розводка: нижнє, панельний радіатор із вбудованим клапаном.

Гаряча вода завжди має потрапляти у верх радіатора. Якщо подачу підключити до нижнього патрубка, а зворотку до верхнього, тепловіддача помітно падає, тому такої схеми уникають. Радіатори з нижнім підключенням і вбудованим клапаном це правило не порушують: вода в них теж іде вгору, просто всередині приладу. У каталозі є сталеві радіатори під обидва типи підключення: серія C із бічними патрубками, а CV із нижніми й клапаном. Порівняння сталі з алюмінієм і біметалом є в окремому матеріалі: які радіатори обрати для опалення.

Якщо в будинку тепловий насос або конденсаційний котел, вода в радіаторах часто лише 45–55 °C. При такій температурі радіатор віддає приблизно половину того тепла, яке вказане в паспорті, тож для низькотемпературних систем радіатори беруть більшими.

Як правильно встановити батарею опалення

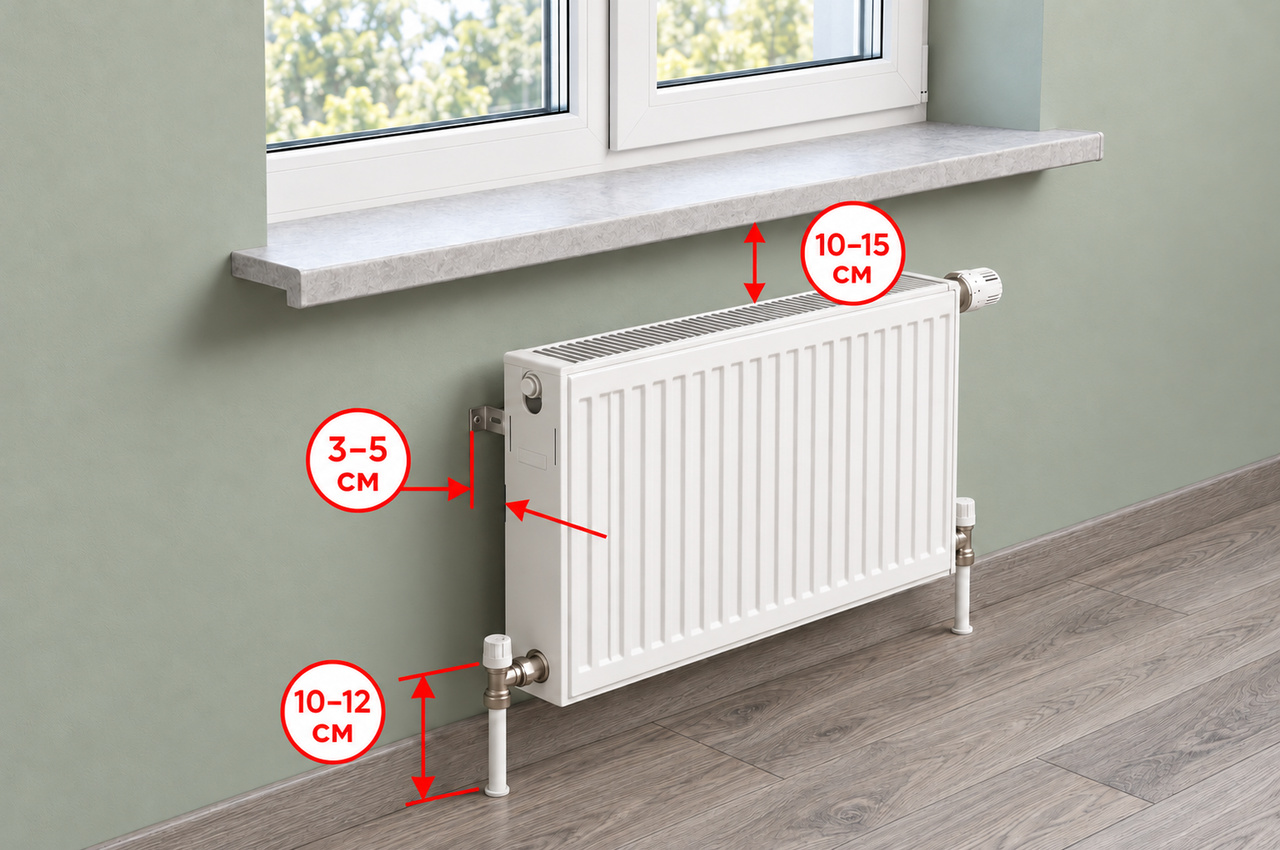

Від чого залежить, як правильно встановити батарею опалення? Від відстаней до підлоги, підвіконня і стіни, бо саме вони визначають, чи вільно проходитиме повітря крізь ребра.

• Від підлоги: 10–12 см, щоб холодне повітря знизу заходило в радіатор і щоб під ним було зручно прибирати.
• Від підвіконня: не менше 10 см, інакше тепле повітря впирається в підвіконня і не піднімається вздовж вікна.
• Від стіни: 3–5 см, такий зазор дають стандартні настінні кронштейни.
• Довжина: бажано 50–75% ширини вікна, щоб тепла завіса закривала скло.

Радіатор вішають за рівнем, хіба що з ледь помітним підйомом у бік повітровідвідника, щоб повітря збиралося саме там. Захисну плівку з панельного радіатора знімають, коли ремонт закінчено, тоді фарба залишиться цілою.

Як правильно підключити батареї опалення

Щоб розібратися, як правильно підключити батареї опалення, запам'ятайте головне правило: на подачі й на зворотці кожного радіатора ставлять крани. Тоді батарею можна перекрити й зняти, не зливаючи всю систему. На подачу зазвичай ставлять термостатичний клапан, на зворотку запірно-регулювальний.

Різьбові з'єднання ущільнюють льоном із пастою або стрічкою, а в американках є власні прокладки. В однотрубній системі перед кожним радіатором роблять байпас, і на самій перемичці крана бути не повинно. Без байпаса закритий кран на одній батареї зупинить циркуляцію в усьому стояку.

Як підключити батарею опалення до двотрубної системи? Тут простіше: подача від однієї магістралі, зворотка в іншу, і кожен радіатор працює незалежно від сусідів. Після монтажу систему заповнюють і перевіряють з'єднання під тиском. Якщо радіатор переносять на інше місце або переробляють розводку, це вже робота для фахівців із монтажу опалення.

Помилки, через які радіатор гріє гірше

Навіть правильна схема не допоможе, якщо радіатор змонтовано з помилками. Найчастіше трапляються такі:

• Подачу й зворотку переплутали, і вода йде знизу вгору.
• Радіатор сховали за щільною шторою, декоративним екраном чи широким підвіконням, і тепле повітря не виходить у кімнату.
• Повітровідвідник опинився з того боку, куди радіатор нахилений донизу, і повітря збирається в іншому кутку.
• На однотрубному стояку немає байпаса, тож закритий кран на одній батареї зупиняє всі інші.

Перевірити себе легко: у правильно підключеного радіатора верх гарячий по всій довжині, а низ лише трохи прохолодніший. Якщо схеми підключення радіаторів опалення вибрані правильно, а радіатор гріє нерівномірно, причину шукають уже в повітрі або мулі всередині.

Як зняти батарею опалення

Як зняти батарею опалення, не зливаючи всієї системи:

1. Закрийте кран на подачі й регулювальний клапан на зворотці, запам'ятавши, на скільки обертів він був відкритий. Термоклапан закривайте ручним ковпачком, а не термоголовкою: у положенні «0» термоголовка не перекриває його повністю.
2. Підставте тазик і ганчірки, відкрийте кран Маєвського, щоб у радіатор зайшло повітря.
3. Послабте гайки американок і злийте воду.
4. Від'єднайте радіатор і зніміть його з кронштейнів, піднявши вгору.

Панельний радіатор типу 22 розміром 500×700 мм вміщує приблизно 3–4 літри води, тож одного тазика зазвичай вистачає. Для великої секційної батареї приготуйте відро.

Питання — відповідь

1. На якій висоті вішати батареї опалення?

Нижній край радіатора має бути на 10–12 см вище чистої підлоги, а верхній не ближче ніж 10 см до підвіконня. Тому під стандартне підвіконня на висоті 80–90 см найчастіше підходять радіатори висотою 500 мм.

2. Чому батареї опалення ставлять під вікнами?

Вікно — найхолодніше місце в кімнаті: від скла донизу стікає холодне повітря. Радіатор під вікном нагріває цей потік і створює теплу завісу, тому біля підлоги не тягне протягом, а скло менше пітніє.

3. Як з'єднати дві батареї опалення?

Найкраще підключити кожну окремо до подачі й зворотки: тоді обидві гріють однаково. Якщо з'єднати їх послідовно перемичками зверху й знизу, друга буде холоднішою, тому так роблять хіба що з двома однаковими радіаторами поруч.

4. Що означають цифри на батареї опалення?

У маркуванні 22 500/600 перша цифра означає тип: 22 — це дві панелі і два ряди конвекційних ребер. Далі йдуть висота й довжина в міліметрах. Потужність у ватах завжди вказана для певного режиму. Стандарт EN 442 передбачає 75/65 °C, а при 55/45 °C радіатор віддає приблизно половину паспортного тепла. Деякі продавці вказують потужність для 90/70 °C, і вона завжди більша, тож порівнюйте радіатори при однаковому режимі.
