Як підключити зарядну станцію до квартири і що краще: станція чи інвертор з акумулятором

Світло знову зникло на кілька годин. Ви вже підготувалися: у кутку кімнати стоїть новенька зарядна станція, повністю заряджена. Холодильник вмикаєте в неї без проблем, роутер теж, і перші години все виглядає добре. А от далі виникають питання. Як живити від станції світло в усіх кімнатах? Як підключити газовий котел, у якого немає вилки? І чи не простіше просто увімкнути станцію в настінну розетку, щоб енергія сама розійшлася по всій квартирі?

Здається, найпростіше зробити кабель із двома вилками: одну в розетку станції, другу в розетку на стіні, і світло з'явиться скрізь. Такі поради легко знайти на форумах, і саме так роблять багато людей. Але саме це найнебезпечніший варіант, який може закінчитися згорілою станцією, ударом струмом або травмою електрика, який у цей час ремонтує лінію.

Як підключити зарядну станцію до квартири безпечно: прилади вмикають у розетки самої станції чи подовжувачем від неї, а якщо треба живити проводку, — окрему групу через перемикач у квартирному щитку. Вмикати станцію в настінну розетку кабелем «вилка-вилка» не можна: напруга піде в проводку під'їзду, а на штирях вільної вилки буде 230 В.

Для коротких відключень у квартирі зазвичай вистачає станції на 1–2 кВт·год, а для довгих — вигідніший інвертор з окремим акумулятором. Нижче в статті розповімо, які є способи підключення, як виглядає безпечна схема через щиток, що вибрати, станцію чи інвертор з акумулятором, яка станція потрібна для холодильника і як користуватися нею, щоб вона прослужила довго.

Як правильно підключити зарядну станцію до квартири

Як правильно підключити зарядну станцію до квартири, залежить від того, скільки приладів ви хочете від неї живити. Є чотири способи, від найпростішого до найзручнішого:

1. Напряму. Холодильник, роутер і лампу вмикають просто в розетки станції. Для одного-трьох приладів це найпростіший і найбезпечніший варіант: нічого монтувати не треба.
2. Подовжувачем. Якщо станція стоїть в одній кімнаті, а прилади в інших, від неї тягнуть подовжувач. Беріть подовжувач із заземленням, із жилами 1,5 мм² або товщими, розрахований щонайменше на 10 А.
3. У режимі ДБЖ. Станцію вмикають у розетку, а прилади в станцію. Поки світло є, вони живляться від мережі, а коли зникає, станція сама перемикає їх на акумулятор. Для котла чи комп'ютера перемикання має тривати не більше 10–20 мс, це вказано в паспорті станції. Якщо перемикання довше, котел і комп'ютер перезавантажуватимуться.
4. Через перемикач у щитку. Станція живить цілу групу проводки, наприклад світло і розетки кухні, і прилади працюють як звичайно, від своїх розеток. Це єдиний безпечний спосіб живити проводку квартири, і монтує його електрик.

Схема підключення зарядної станції до квартири

Схема підключення зарядної станції до квартири через щиток складається з чотирьох частин:

1. Перекидний перемикач I–0–II на вибрану групу. У положенні I група живиться від мережі, у положенні II — від станції, а в положенні 0 вимкнена. Перемикач має бути двополюсним, тобто розривати і фазу, і нуль.
2. Настінний силовий ввід — вилка на стіні біля місця, де стоїть станція. Від неї кабель іде до клем II перемикача.
3. Переносний кабель з вилкою з одного боку, яку вмикають у розетку станції, і з розеткою з другого, яку надягають на настінний ввід. Так на кабелі ніколи немає відкритих штирів під напругою.
4. Окрема розетка з іншої групи, від якої станцію заряджають.

Перемикач ставлять у квартирному щитку після лічильника. Якщо квартира живиться прямо з поверхового щита і власного щитка не має, електрик спершу ставить невеликий щиток у квартирі.

Четвертий пункт дуже важливий. Якщо станцію в режимі ДБЖ увімкнути в розетку тієї самої групи, яку вона живить через перемикач, вийде замкнене коло: станція намагатиметься заряджатися від власного інвертора. Тому заряджають її тільки від розетки іншої групи, яка залишається на мережі.

Потужність групи має вкладатися в можливості станції. Якщо станція видає 1,2 кВт, на неї переводять світло, холодильник і роутер, але не чайник, бойлер чи пральну машину: вони одні беруть більше, ніж станція може дати. Перемикач, силовий ввід і окрему розетку для заряду ставлять під час електромонтажних робіт.

Є ще один нюанс, про який мало хто знає. У більшості портативних станцій вихід не з'єднаний із землею. Через це ПЗВ у групі, яку живить станція, може не спрацювати, якщо в якомусь приладі пошкодиться ізоляція і з'явиться витік струму. Тобто захист, на який ви розраховуєте, у цей час фактично не працює. Як це врахувати саме у вашій проводці, вирішує електрик під час монтажу.

А тепер про те, чому кабель «вилка-вилка» такий небезпечний. Причин дві. Перша: без перемикача станція живить не лише вашу квартиру, а й усю лінію за нею. Якщо в цей час електрики ремонтують мережу і впевнені, що дроти знеструмлені, вони можуть отримати удар струмом там, де його зовсім не чекають. Друга: коли світло повернеться, напруга мережі потрапить прямо на вихід інвертора станції, і він згорить. Тож один такий кабель може коштувати і чужого здоров'я, і вашої станції.

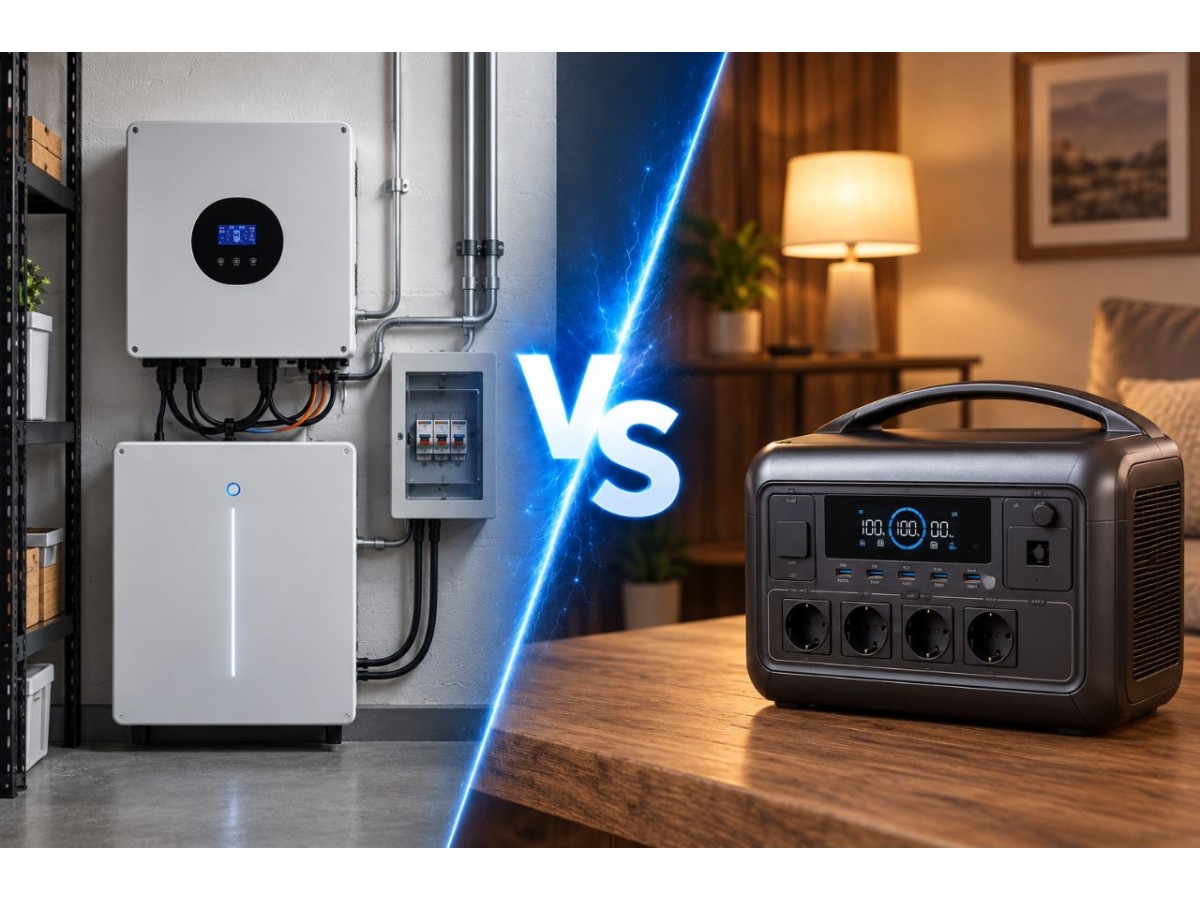

Що краще: станція чи інвертор з акумулятором

Що краще зарядна станція чи інвертор з акумулятором, однозначно сказати не можна: у кожного варіанта свої переваги. Вибір залежить насамперед від двох речей: як довго у вас зазвичай немає світла і чи готові ви до того, що обладнання доведеться монтувати й виділити для нього місце. Ось чим вони відрізняються:

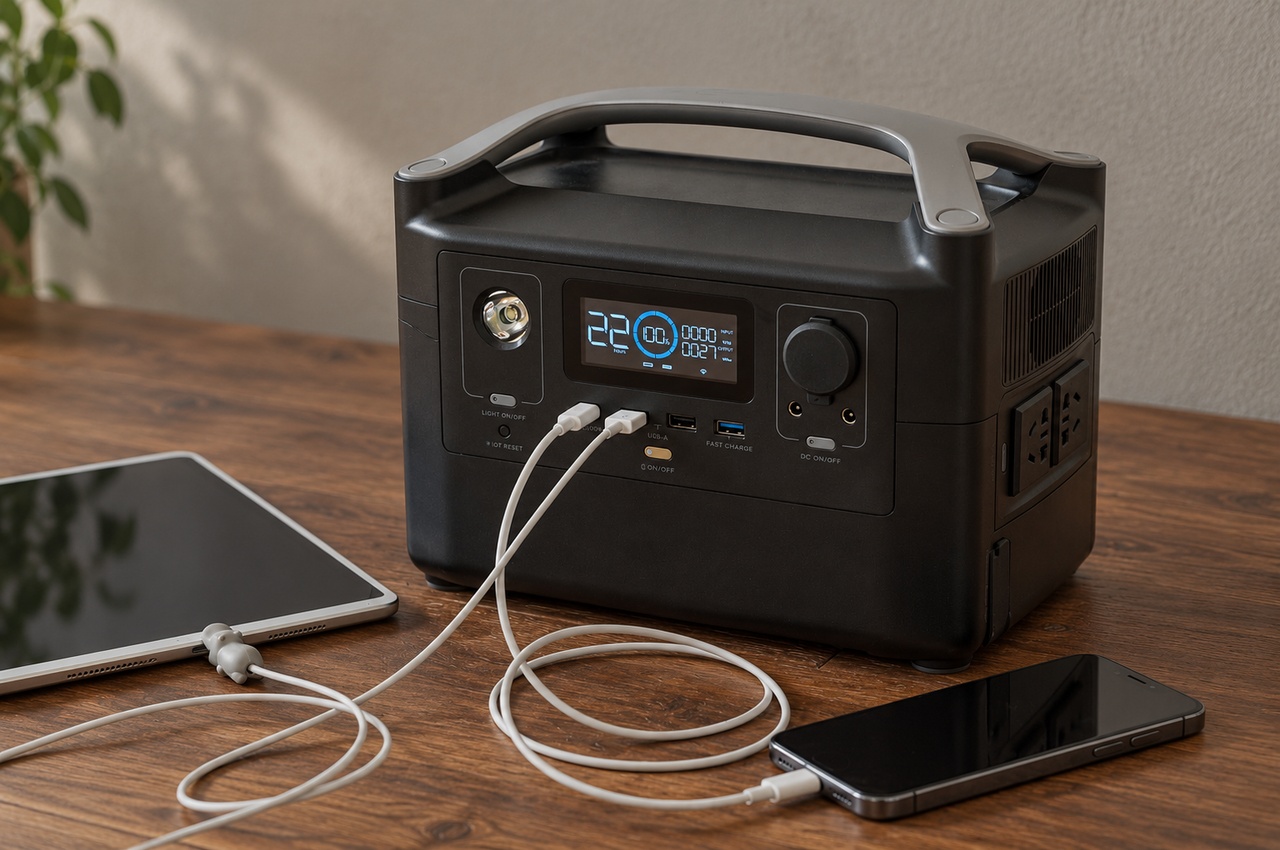

• Станція — усе в одному корпусі: акумулятор, інвертор, зарядний пристрій і система керування батареєю (BMS). Монтувати нічого не треба, її можна переносити з кімнати в кімнату і навіть брати в дорогу. Ємність портативних станцій зазвичай 1–3 кВт·год, і кожна кіловат-година в станції коштує дорожче, ніж в окремому акумуляторі.
• Інвертор з акумулятором — окремі пристрої, які ставлять на одному місці. Батарею можна взяти більшу або докупити згодом, кіловат-година виходить дешевшою, але потрібні монтаж, кабелі і місце.

Наприклад, VOLT Sinus PRO-1000 E на 1000 ВА / 700 Вт працює з будь-яким акумулятором на 12 В, ємність якого ви вибираєте самі, як і будь-який перетворювач напруги з функцією ДБЖ. Як такий пристрій рятує під час довгих відключень, описано в статті про безперебійник під час блекауту.

Якщо коротко відповідати на питання, що краще інвертор чи зарядна станція: станція — для простоти і можливості переносити, інвертор — для довгих відключень і більшої ємності за ті самі гроші. Є й третій варіант: велика гібридна зарядна станція на 6 кВт і 16–32 кВт·год, яку ставлять на одному місці й підключають до щита, як гібридний інвертор.

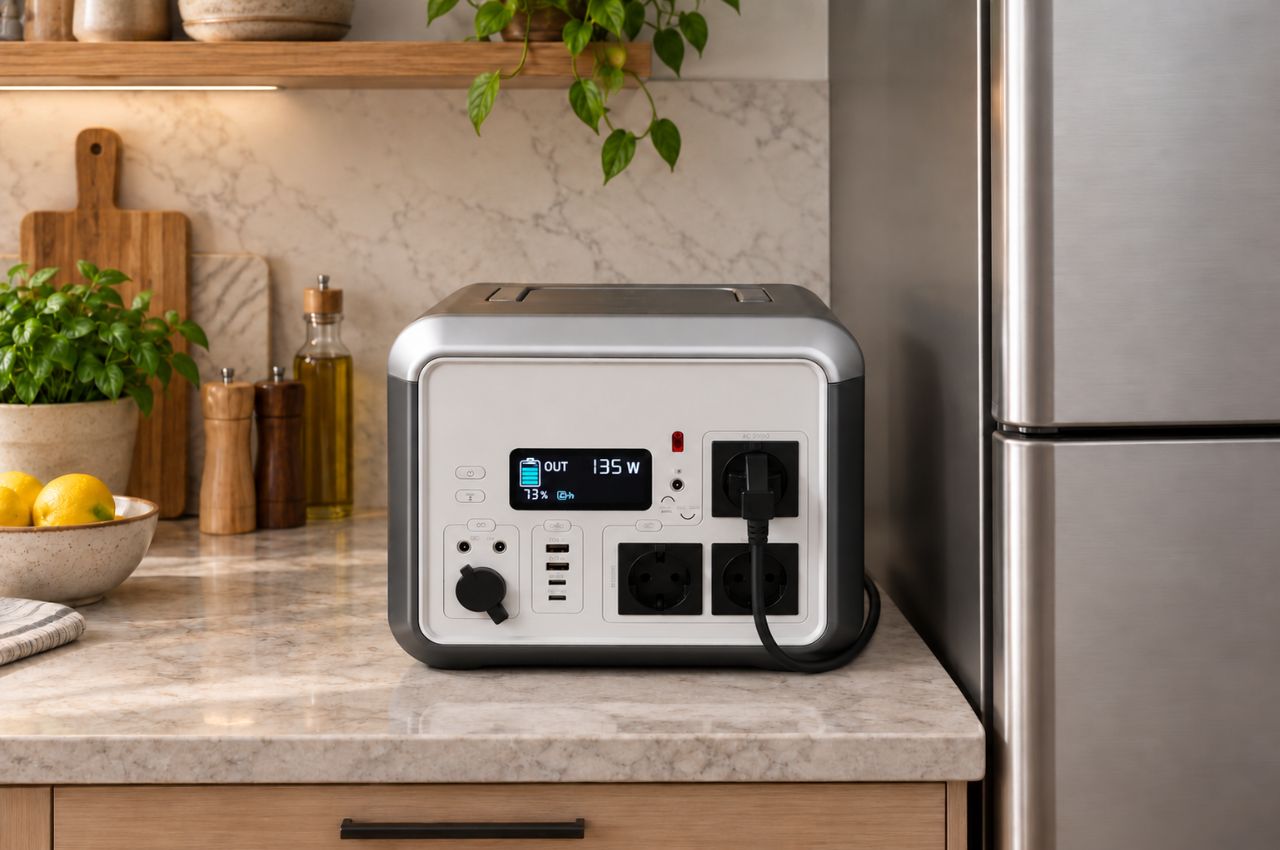

Яка зарядна станція для холодильника

Холодильник — перше, що хочеться врятувати під час відключень, бо без нього за кілька годин псуються продукти. Яка зарядна станція для холодильника потрібна, залежить від двох цифр: скільки він бере в момент пуску і скільки енергії витрачає за добу.

Коли холодильник просто працює, він споживає 100–200 Вт, тобто як дві-три звичайні лампочки старого типу. Але в момент, коли запускається компресор, він на частку секунди бере в 3–5 разів більше. Якщо станція не витримає цього короткого стрибка, вона вимкнеться, а холодильник так і не запуститься. Тому станція має видавати 600–1 000 Вт постійно і щонайменше 1 200–1 500 Вт у піку. І обов'язково з чистою синусоїдою: від напруги «сходинками» компресор гуде, гріється і служить менше.

Тепер про те, на скільки вистачить заряду. Компресор холодильника працює не весь час, а приблизно 30–50% часу: увімкнувся, охолодив і відпочиває. Тому сучасний холодильник за добу витрачає 0,5–1,2 кВт·год. Станції на 1,3 кВт·год вистачає майже на добу роботи самого холодильника. Не на повну добу, бо частину енергії забирає сам інвертор станції. Якщо ж ви хочете, щоб разом із холодильником працювали роутер і світло, беріть станцію на 2 кВт·год або більше. Як порахувати ємність для всієї квартири, ми розповіли в окремій статті про вибір зарядної станції для дому.

Як користуватися зарядною станцією, щоб вона прослужила довше

• Тримайте заряд 80–100%, поки тривають графіки відключень. А якщо станція лежатиме кілька місяців, залиште 50–60% і підзаряджайте раз на 2–3 місяці.
• Вимикайте вихід 230 В, коли він не потрібен: інвертор навіть без приладів сам споживає 10–30 Вт і поволі розряджає батарею.
• Не тримайте довго навантаження, більше за номінальну потужність. Пікова потужність потрібна лише на кілька секунд, щоб запустити двигун холодильника чи насоса.
• Заряджайте в теплі. Літієву батарею на морозі заряджати не можна, і система керування в цей час просто не дасть зарядитися.
• Не накривайте станцію і не ставте її біля обігрівача: вентилятор має вільно продувати корпус.

Як перезавантажити зарядну станцію

Буває, що станція раптом перестає реагувати на кнопки, дисплей застиг, або на ньому з'явився незрозумілий код помилки. Найчастіше це не поломка, а звичайний збій електроніки, який знімається перезавантаженням.

Як перезавантажити зарядну станцію:

1. Вимкніть усі виходи: розетки 230 В, USB і 12 В.
2. Від'єднайте станцію від мережі і сонячних панелей, якщо вони під'єднані.
3. Натисніть головну кнопку і тримайте її 5–10 секунд, поки не згасне дисплей.
4. Зачекайте пів хвилини і ввімкніть станцію знову.

У деяких моделях є окрема кнопка скидання. Вона схована в маленькому отворі на корпусі, і натиснути її можна скріпкою чи зубочисткою. Де саме вона розташована, написано в інструкції.

Якщо після перезавантаження помилка повертається, перепишіть її код із дисплея і знайдіть, що він означає, в інструкції чи на сайті виробника. Корпус станції самі не розкривайте: усередині великий акумулятор, з яким небезпечно працювати без досвіду, і до того ж ви втратите гарантію. Краще передайте станцію в сервіс разом із кодом помилки.

Питання — відповідь

1. Що краще для квартири, коли немає світла?

Для квартири найпрактичніші станція на 1–2 кВт·год або інвертор із літієвою батареєю: обидва працюють тихо і без вихлопу. Бензиновий генератор у квартирі чи на балконі вмикати не можна через чадний газ. Станція зручніша, коли світла немає кілька годин, а інвертор із батареєю — коли його немає по 8–12 годин.

2. Як підключити додатковий акумулятор до зарядної станції?

Додатковий акумулятор можна під'єднати лише до станції, у якої є роз'єм для розширення, і лише фірмовий модуль того самого виробника, кабелем із комплекту. Звичайний акумулятор до станції не під'єднують: його напруга і система керування не узгоджені зі станцією, і вона або не побачить його, або зламається.

3. Як зарядити зарядну станцію?

Зарядну станцію заряджають від розетки, сонячних панелей або прикурювача автомобіля. Найшвидше від мережі: станція на 1,3 кВт·год із зарядом до 900 Вт заряджається приблизно за 1,5–2 години. Від прикурювача, який дає близько 130 Вт, той самий заряд триває близько 10 годин, а від панелей — залежно від сонця і від того, яку потужність панелей приймає станція.
