Котел електричний 6 кВт Protherm (Протерм) Ray (Скат) 6KE/14, ТЕНи 3+3 кВт, 230 або 400 В, насос і бак 8 л

Електричний котел Protherm Ray 6KE/14 для опалення будинку

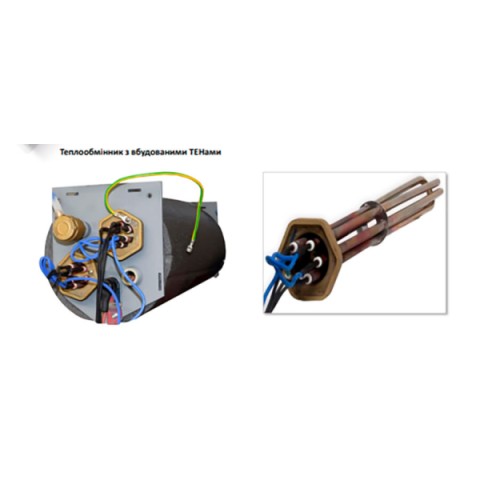

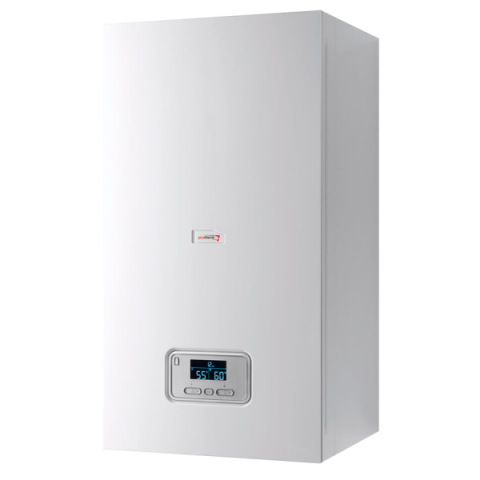

Protherm Ray 6KE/14 (Скат) — настінний опалювальний електричний котел номінальною потужністю 6 кВт із вбудованим високоефективним циркуляційним насосом і розширювальним баком на 8 л. Нагрів — 2 ТЕНи по 3 кВт, температура подачі налаштовується від 25 до 85 °C. Максимальний робочий тиск у системі опалення — 3 бар.

Потужність змінюється ступенями: 1, 2, 3, 4, 5 і 6 кВт. Навантаження між ТЕНами розподіляється рівномірно, а котел віддає стільки тепла, скільки потребує система.

Підключення до електромережі

Котел електричний 6 кВт цієї серії можна підключити як до трифазної мережі 3 × 230/400 В, так і до однофазної 230 В — перемички для однофазного підключення є в комплекті. Максимальний струм при трифазному живленні — 3 × 9,5 А, номінал автомата — 10 А; при однофазному підключенні виробник вказує автомат 32 А, тому вводу в будинок має вистачати на таке навантаження.

Котел можна підключити до двотарифного лічильника: сигнал зміни тарифу заводять на клему X2. Через реле скидання навантаження (не входить у комплект) котел сам знижує потужність, коли мережа будинку перевантажена, а параметром D.153 можна обмежити потужність на фазі.

Керування й гаряча вода

До котла під'єднують кімнатний термостат 24 В і датчик вуличної температури; з датчиком опалювальну криву налаштовують без окремого регулятора. Через шину eBUS котел працює з регуляторами Protherm, у такій системі — до 9 опалювальних контурів. Якщо потужності одного котла замало, до нього в каскад додають Ray 24 або 28 кВт; каталог виробника допускає каскад до 7 котлів.

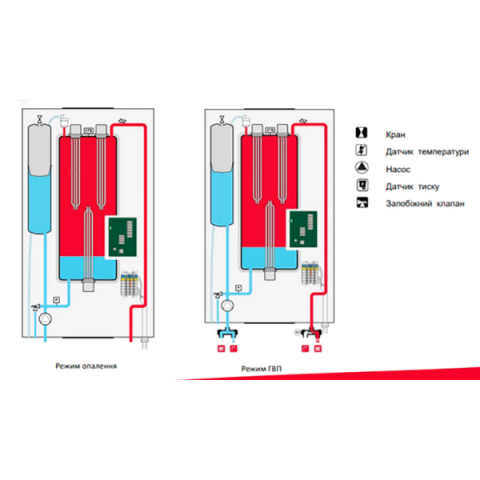

Гарячу воду котел готує через бойлер непрямого нагріву, підключений через триходовий клапан. Датчик NTC бойлера постачається окремим комплектом приладдя, температура ГВП налаштовується від 35 до 70 °C.

Гідравліка й захист

Номінальна витрата теплоносія при ΔT 10 K — 516 л/год, залишковий напір насоса при цьому — 45 кПа. Патрубки подачі й звороту — G 3/4. Тиск заповнення холодної системи — 1,0–2,0 бар; при падінні нижче 0,8 бар тиск на дисплеї блимає.

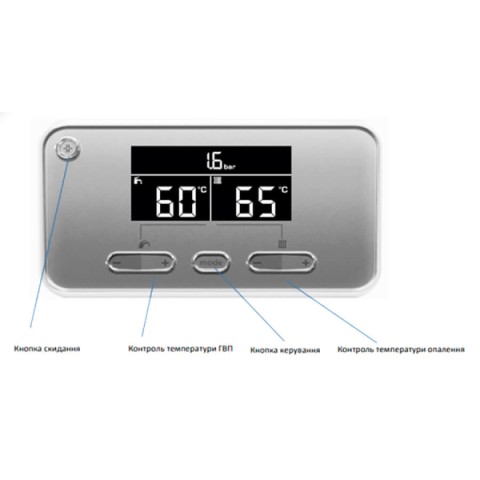

Захист від замерзання котла й бойлера, обмежувач температури на 95 °C, датчик тиску води, захист насоса й триходового клапана від блокування. Помилки та стани виводяться на дисплей кодами. Клас захисту — IP40, корпус сталевий, клас енергоефективності — D.

Технічні характеристики

• Модель: Protherm Ray (Скат) 6KE/14
• Номінальна потужність: 6 кВт
• ТЕНи: 2 ТЕНи по 3 кВт
• Живлення: 3 × 230/400 В + N + PE, 50 Гц або 1 × 230 В
• Максимальний струм: 3 × 9,5 А
• Номінал автомата: 10 А (при 1 фазі — 32 А)
• Температура опалення: 25–85 °C
• Максимальний тиск: 3 бар
• Розширювальний бак: 8 л

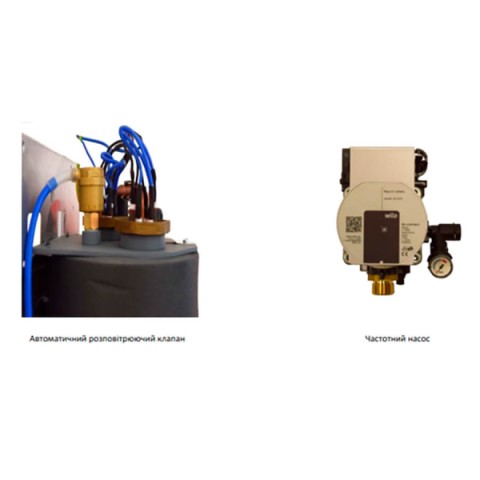

• Насос: вбудований, високоефективний, модульоване керування
• Витрата при ΔT 10 K: 516 л/год
• Залишковий напір при ΔT 10 K: 45 кПа
• Підключення опалення: G 3/4
• Керування: eBUS, кімнатний термостат 24 В, датчик вуличної температури
• Клас енергоефективності: D
• Клас захисту: IP40
• Габарити (В × Ш × Г): 740 × 410 × 310 мм
• Вага: 24 кг
