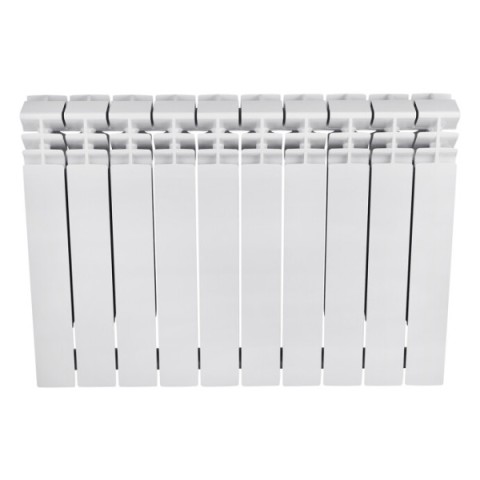

Радіатор біметалевий Calor Royal FB-500/120 — 1 секція, міжосьова відстань 500 мм, глибина 120 мм, 280 Вт, 20 бар

Calor Royal FB-500/120 — секція біметалевого радіатора опалення з міжосьовою відстанню 500 мм. Загальна висота секції 570 мм, глибина 120 мм, ширина 80 мм. Тепловіддача — 280 Вт на секцію за даними продавця, максимальний робочий тиск 20 бар. Товар продається посекційно: радіатор набирають із потрібної кількості секцій під тепловтрати приміщення.

Біметалева конструкція

Усередині секції — сталеві канали, через які йде теплоносій, а зовні — алюмінієве оребрення, яке віддає тепло в приміщення. Теплоносій не контактує з алюмінієм, тому радіатор не боїться води з домішками й лужного теплоносія центрального опалення, на які чутливі суто алюмінієві радіатори. Особливість моделі: двоколекторна конструкція: у кожній секції два вертикальні канали збільшеного перерізу, сталевий колектор товщиною 2,5 мм.

Під які вікна й ніші

Міжосьова відстань 500 мм — найпоширеніший стандарт, тому секцію ставлять на заміну старим чавунним і біметалевим радіаторам без переробки підводки по висоті. Глибина 120 мм — збільшене оребрення, тому тепловіддача секції вища.

Як порахувати кількість секцій

Кількість секцій рахують від тепловтрат приміщення. Для орієнтиру в утепленому приміщенні зі стелею близько 2,7 м закладають приблизно 100 Вт на 1 м²: кімнаті 15 м² потрібно близько 1,5 кВт, тобто 6 секцій по 280 Вт. Кутові кімнати, великі вікна й неутеплені стіни потребують запасу. Важливо: тепловіддачу секції вказують для розрахункової температури теплоносія, і при низькотемпературному режимі — наприклад, з конденсаційним котлом чи тепловим насосом — вона суттєво менша, тому секцій беруть більше.

При бічному однобічному підключенні довгий радіатор — понад 10–12 секцій — гірше прогрівається з дальнього краю. Тоді підключення роблять діагональним або ділять секції на два радіатори.

Монтаж і підключення

Радіатор кріплять на стіну на кронштейнах з відступами: від підлоги — не менше 100 мм, від стіни — не менше 25 мм, до підвіконня — не менше 100 мм, інакше конвекція слабшає. Колекторні отвори мають різьбу 1", тому підводку підключають через перехідники на потрібний розмір. На подачу ставлять термостатичний клапан, на зворот — балансувальний, угорі — повітровідвідник. Перед запуском систему промивають і опресовують. В однотрубній системі багатоквартирного будинку перед радіатором обов'язково ставлять байпас: без нього перекритий кран чи термоклапан зупиняє циркуляцію в усьому стояку. Тиск 20 бар звіряють із тиском у стояках і тиском опресування мережі — потрібен запас.

Біметал, алюміній чи сталь

Алюмінієвий радіатор легший, але чутливий до якості теплоносія, тому його ставлять переважно в автономних системах. Сталевий панельний розрахований на нижчий робочий тиск. Біметалевий поєднує швидкий прогрів алюмінію з міцністю сталі — і для центрального опалення, і для власного котла.

Комплектація

Товар — одна секція радіатора. Кронштейни, термостатичний вентиль, балансувальний клапан і монтажний комплект у комплект не входять.

Експлуатація

• На початку опалювального сезону з радіатора випускають повітря через повітровідвідник: повітряна пробка зменшує прогрів верхньої частини.
• Щільні екрани й штори зменшують тепловіддачу.
• Систему на літо не зливають без потреби: контакт сталевих каналів із повітрям прискорює корозію.

Технічні характеристики

• Тип: секція біметалевого радіатора, бічне підключення
• Модель: Calor Royal FB-500/120
• Міжосьова відстань: 500 мм
• Висота секції: 570 мм
• Ширина секції: 80 мм
• Глибина секції: 120 мм
• Тепловіддача 1 секції: 280 Вт
• Максимальний робочий тиск: 20 бар
• Різьба колектора: 1"
• Колір: білий, RAL 9016
