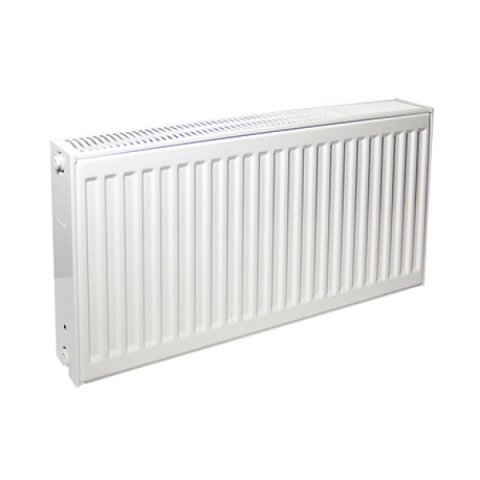

Радіатор сталевий панельний Hofmann GT 22 500×2000 мм, бічне підключення, 2479 Вт

Hofmann GT 22 500×2000 мм — сталевий панельний радіатор типу 22: дві сталеві панелі з двома рядами конвекційних ребер. Висота 500 мм, довжина 2000 мм, глибина 100 мм. Тепловіддача — 2479 Вт за даними продавця (умови виміру не вказані). Підключення бічне, патрубки G 1/2".

Тепловіддача й режим системи

Тепловіддачу панельних радіаторів вимірюють за EN 442 у режимі 75/65/20 °C: подача 75 °C, зворот 65 °C, у кімнаті 20 °C. Порівнюючи радіатори різних виробників, звіряють, для якого режиму вказано потужність. У низькотемпературному режимі 55/45/20 — з конденсаційним котлом чи тепловим насосом — тепловіддача панельного радіатора приблизно вдвічі менша, ніж при 75/65/20, тому радіатор беруть із запасом.

Як підібрати радіатор

Для орієнтиру в утепленому приміщенні зі стелею близько 2,7 м закладають приблизно 100 Вт на 1 м². Кутові кімнати, великі вікна й неутеплені стіни потребують запасу, а точний підбір роблять за тепловтратами. Під вікном радіатор бажано брати на більшу частину ширини вікна: так тепле повітря перекриває холодний потік від скла.

Тип 22 і висота 500 мм

Тип 22 — найпоширеніший: дві панелі з ребрами дають значно більше тепла, ніж тип 11 того ж розміру, при помірній глибині.

Підключення

Бічне підключення роблять з одного боку: подачу — у верхній патрубок, зворот — у нижній. На подачу ставлять термостатичний клапан, на зворот — запірно-балансувальний; невикористані патрубки закривають заглушкою й повітровідвідником. Для довгого радіатора краще діагональне підключення — подача зверху з одного боку, зворот знизу з іншого, — щоб він прогрівався рівномірно.

Монтаж

Радіатор вішають на кронштейни на капітальну стіну або перегородку з надійними закладними, з відступом від підлоги не менше 100 мм. Робочий тиск — 10 бар за даними продавця. Для багатоквартирного будинку тиск у стояку й тиск опресування мережі звіряють із цими цифрами, а в однотрубній системі перед радіатором обов'язково ставлять байпас. Сталевий радіатор працює в закритій системі: систему на літо не зливають, бо доступ повітря прискорює корозію.

Комплектація

У комплекті за даними продавця: кронштейни, заглушки й повітровідвідник. Термостатичний і балансувальний клапани купуються окремо.

Експлуатація

• Повітря випускають через повітровідвідник на початку сезону.
• Щільні екрани й штори зменшують тепловіддачу.
• Поверхню миють м'якою вологою ганчіркою без абразивів.

Технічні характеристики

• Тип: сталевий панельний радіатор, тип 22
• Серія: GT
• Висота: 500 мм
• Довжина: 2000 мм
• Глибина: 100 мм
• Тепловіддача за даними продавця: 2479 Вт
• Об'єм води: 10,8 л
• Вага: 47 кг
• Підключення: бічне, G 1/2"
• Робочий тиск: 10 бар
• Максимальна температура: 110 °C
• Колір: білий
