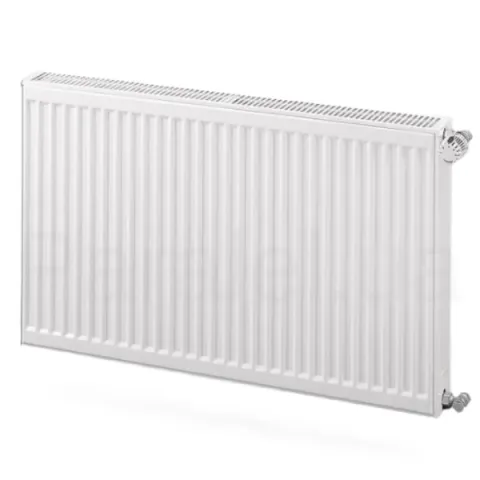

Радіатор сталевий панельний Purmo Compact C 22 900×1000 мм, бічне підключення, 2388 Вт (75/65/20)

Purmo Compact C 22 900×1000 мм — сталевий панельний радіатор типу 22: дві сталеві панелі з двома рядами конвекційних ребер. Висота 900 мм, довжина 1000 мм, глибина 102 мм. За каталогом Purmo тепловіддача становить 2388 Вт у режимі 75/65/20 °C за EN 442 і 3033 Вт у режимі 90/70/20 °C. Підключення бічне, патрубки G 1/2".

Тепловіддача й режим системи

Тепловіддачу панельних радіаторів вимірюють за EN 442 у режимі 75/65/20 °C: подача 75 °C, зворот 65 °C, у кімнаті 20 °C. Багато продавців указують вищу цифру для режиму 90/70/20, і радіатор, підібраний за нею, у реальній системі може не дотягувати. У низькотемпературному режимі 55/45/20 — з конденсаційним котлом чи тепловим насосом — цей радіатор віддасть лише близько 1194 Вт (розрахунок за показником n = 1,3561 з каталогу), тобто приблизно половину паспортної.

Як підібрати радіатор

Для орієнтиру в утепленому приміщенні зі стелею близько 2,7 м закладають приблизно 100 Вт на 1 м²: при 75/65/20 радіатор розрахований приблизно на 24 м². Кутові кімнати, великі вікна й неутеплені стіни потребують запасу, а точний підбір роблять за тепловтратами. Під вікном радіатор бажано брати на більшу частину ширини вікна: так тепле повітря перекриває холодний потік від скла.

Тип 22 і висота 900 мм

Тип 22 — найпоширеніший: за каталогом Purmo при висоті 900 мм він віддає в 1,7 раза більше тепла, ніж тип 11 тієї ж довжини, при глибині 102 мм. Висота 900 мм — для місць, де стіна вільна по висоті, а по довжині місця мало.

Підключення

Бічне підключення роблять з одного боку: подачу — у верхній патрубок, зворот — у нижній. На подачу ставлять термостатичний клапан, на зворот — запірно-балансувальний; невикористані патрубки закривають заглушкою й повітровідвідником.

Монтаж

Радіатор вішають на кронштейни на капітальну стіну або перегородку з надійними закладними, з відступом від підлоги не менше 100 мм. Робочий тиск — 10 бар, випробувальний — 13 бар. Для багатоквартирного будинку тиск у стояку й тиск опресування мережі звіряють із цими цифрами, а в однотрубній системі перед радіатором обов'язково ставлять байпас. Сталевий радіатор працює в закритій системі: систему на літо не зливають, бо доступ повітря прискорює корозію.

Комплектація

За каталогом Purmo кронштейни, заглушка й повітровідвідник постачаються з радіатором. Термостатичний і запірно-балансувальний клапани купуються окремо.

Експлуатація

• Повітря випускають через повітровідвідник на початку сезону.
• Щільні екрани й штори зменшують тепловіддачу.
• Поверхню миють м'якою вологою ганчіркою без абразивів.

Технічні характеристики

• Тип: сталевий панельний радіатор, тип 22
• Серія: Compact (C)
• Висота: 900 мм
• Довжина: 1000 мм
• Глибина: 102 мм
• Тепловіддача 75/65/20 °C (EN 442): 2388 Вт
• Тепловіддача 90/70/20 °C: 3033 Вт
• Тепловіддача 55/45/20 °C, розрахунок: близько 1194 Вт
• Об'єм води: 9,0 л
• Вага: 50,7 кг
• Підключення: бічне, G 1/2"
• Робочий тиск: 10 бар
• Випробувальний тиск: 13 бар
• Максимальна температура: 110 °C
• Колір: білий, RAL 9016
