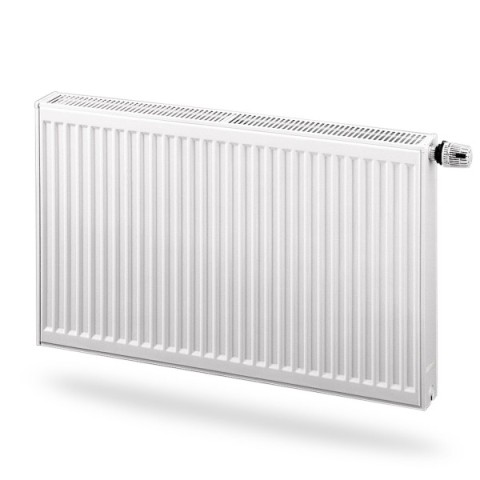

Радіатор сталевий панельний Purmo Ventil Compact CV 11 600×700 мм, нижнє підключення, вбудований клапан, 713 Вт (75/65/20)

Purmo Ventil Compact CV 11 600×700 мм — сталевий панельний радіатор типу 11: одна сталева панель з одним рядом конвекційних ребер. Висота 600 мм, довжина 700 мм. За каталогом Purmo тепловіддача становить 713 Вт у режимі 75/65/20 °C за EN 442 і 898 Вт у режимі 90/70/20 °C. Підключення нижнє: два патрубки G 1/2" знизу і вбудований клапан з попереднім налаштуванням під термостатичну головку.

Тепловіддача й режим системи

Тепловіддачу панельних радіаторів вимірюють за EN 442 у режимі 75/65/20 °C: подача 75 °C, зворот 65 °C, у кімнаті 20 °C. Багато продавців указують вищу цифру для режиму 90/70/20, і радіатор, підібраний за нею, у реальній системі може не дотягувати. У низькотемпературному режимі 55/45/20 — з конденсаційним котлом чи тепловим насосом — цей радіатор віддасть лише близько 365 Вт (розрахунок за показником n = 1,3115 з каталогу), тобто приблизно половину паспортної.

Як підібрати радіатор

Для орієнтиру в утепленому приміщенні зі стелею близько 2,7 м закладають приблизно 100 Вт на 1 м²: при 75/65/20 радіатор розрахований приблизно на 7 м². Кутові кімнати, великі вікна й неутеплені стіни потребують запасу, а точний підбір роблять за тепловтратами. Під вікном радіатор бажано брати на більшу частину ширини вікна: так тепле повітря перекриває холодний потік від скла.

Тип 11 і висота 600 мм

Тип 11 — найтонший: він мало виступає від стіни й підходить для невеликих тепловтрат або вузьких місць, але на тій самій довжині віддає найменше тепла.

Підключення

Нижнє підключення дозволяє сховати труби в підлогу чи стіну. До нижніх патрубків приєднуються через нижній вузол — запірний H-подібний кран, який дозволяє відсікти й зняти радіатор без зливу системи. Вбудований клапан налаштовують на розрахункову витрату, а на нього ставлять термостатичну головку, яка тримає задану температуру в кімнаті. За паспортом Purmo радіатор має й чотири бічні патрубки G 1/2", тож за потреби його підключають збоку — тоді потрібен зовнішній клапан.

Монтаж

Радіатор вішають на кронштейни на капітальну стіну або перегородку з надійними закладними, з відступом від підлоги не менше 100 мм. Робочий тиск — 10 бар, випробувальний — 13 бар. Для багатоквартирного будинку тиск у стояку й тиск опресування мережі звіряють із цими цифрами, а в однотрубній системі перед радіатором обов'язково ставлять байпас. Сталевий радіатор працює в закритій системі: систему на літо не зливають, бо доступ повітря прискорює корозію.

Комплектація

За каталогом Purmo кронштейни, заглушка й повітровідвідник постачаються з радіатором; клапан Oventrop вбудований. Термостатична головка й нижній вузол підключення купуються окремо.

Експлуатація

• Повітря випускають через повітровідвідник на початку сезону.
• Щільні екрани й штори зменшують тепловіддачу.
• Поверхню миють м'якою вологою ганчіркою без абразивів.

Технічні характеристики

• Тип: сталевий панельний радіатор, тип 11
• Серія: Ventil Compact (CV)
• Висота: 600 мм
• Довжина: 700 мм
• Тепловіддача 75/65/20 °C (EN 442): 713 Вт
• Тепловіддача 90/70/20 °C: 898 Вт
• Тепловіддача 55/45/20 °C, розрахунок: близько 365 Вт
• Об'єм води: 2,2 л
• Вага: 13,1 кг
• Підключення: нижнє, 2 × G 1/2" + бічні G 1/2"
• Клапан: вбудований, з попереднім налаштуванням (Oventrop)
• Робочий тиск: 10 бар
• Випробувальний тиск: 13 бар
• Максимальна температура: 110 °C
• Колір: білий, RAL 9016
