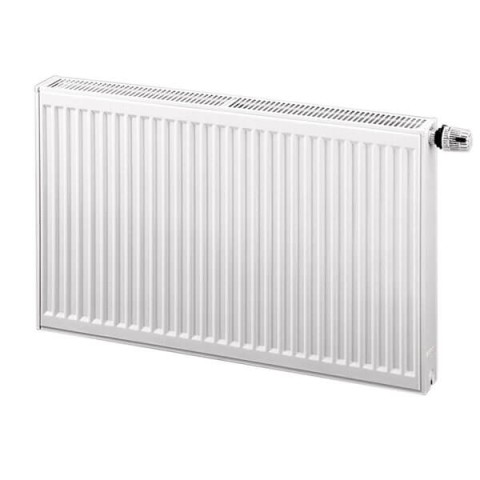

Радіатор сталевий панельний Purmo Ventil Compact CV 33 200×1400 мм, нижнє підключення, вбудований клапан

Purmo Ventil Compact CV 33 200×1400 мм — сталевий панельний радіатор типу 33: три сталеві панелі з трьома рядами конвекційних ребер. Висота 200 мм, довжина 1400 мм, глибина 152 мм. Тепловіддача — 1935 Вт за даними продавця (умови виміру продавець не вказує). Підключення нижнє: два патрубки G 1/2" знизу і вбудований клапан з попереднім налаштуванням під термостатичну головку.

Тепловіддача й режим системи

Тепловіддачу панельних радіаторів вимірюють за EN 442 у режимі 75/65/20 °C: подача 75 °C, зворот 65 °C, у кімнаті 20 °C. Порівнюючи радіатори різних виробників, звіряють, для якого режиму вказано потужність. У низькотемпературному режимі 55/45/20 — з конденсаційним котлом чи тепловим насосом — тепловіддача панельного радіатора приблизно вдвічі менша, ніж при 75/65/20, тому радіатор беруть із запасом.

Як підібрати радіатор

Для орієнтиру в утепленому приміщенні зі стелею близько 2,7 м закладають приблизно 100 Вт на 1 м². Кутові кімнати, великі вікна й неутеплені стіни потребують запасу, а точний підбір роблять за тепловтратами. Під вікном радіатор бажано брати на більшу частину ширини вікна: так тепле повітря перекриває холодний потік від скла.

Тип 33 і висота 200 мм

Тип 33 — найпотужніший у лінійці: три панелі з ребрами дозволяють отримати багато тепла на короткій довжині, але радіатор найглибший і найважчий. Висота 200 мм — для низьких підвіконь і панорамного скління.

Підключення

Нижнє підключення дозволяє сховати труби в підлогу чи стіну. До нижніх патрубків приєднуються через нижній вузол — запірний H-подібний кран, який дозволяє відсікти й зняти радіатор без зливу системи. Вбудований клапан налаштовують на розрахункову витрату, а на нього ставлять термостатичну головку, яка тримає задану температуру в кімнаті. За паспортом Purmo радіатор має й чотири бічні патрубки G 1/2", тож за потреби його підключають збоку — тоді потрібен зовнішній клапан.

Монтаж

Радіатор вішають на кронштейни на капітальну стіну або перегородку з надійними закладними, з відступом від підлоги не менше 100 мм. Робочий тиск — 10 бар, випробувальний — 13 бар. Для багатоквартирного будинку тиск у стояку й тиск опресування мережі звіряють із цими цифрами, а в однотрубній системі перед радіатором обов'язково ставлять байпас. Сталевий радіатор працює в закритій системі: систему на літо не зливають, бо доступ повітря прискорює корозію.

Комплектація

Кронштейни для висоти 200 мм у комплект не входять — їх купують окремо; клапан Oventrop вбудований. Термостатична головка й нижній вузол підключення купуються окремо.

Експлуатація

• Повітря випускають через повітровідвідник на початку сезону.
• Щільні екрани й штори зменшують тепловіддачу.
• Поверхню миють м'якою вологою ганчіркою без абразивів.

Технічні характеристики

• Тип: сталевий панельний радіатор, тип 33
• Серія: Ventil Compact (CV)
• Висота: 200 мм
• Довжина: 1400 мм
• Глибина: 152 мм
• Тепловіддача за даними продавця: 1935 Вт
• Підключення: нижнє, 2 × G 1/2" + бічні G 1/2"
• Клапан: вбудований, з попереднім налаштуванням (Oventrop)
• Робочий тиск: 10 бар
• Випробувальний тиск: 13 бар
• Максимальна температура: 110 °C
• Колір: білий, RAL 9016
