Гідромодуль Samsung DVM Hydro HT AM160TNBFEB/EU до зовнішніх блоків DVM S, 16 кВт (вода 55/65 °C), до 80 °C, R134a, 220–240 В 1~
24/7 без вихідних

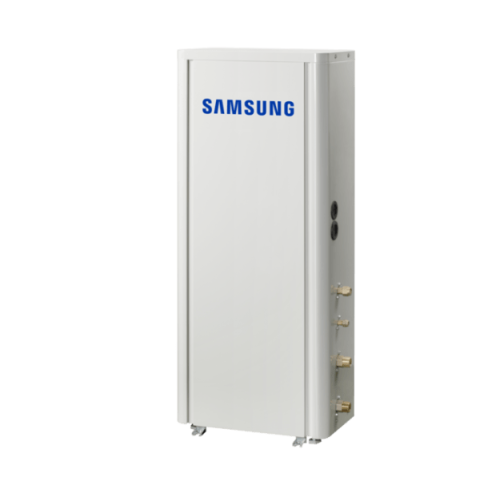

Високотемпературний гідромодуль для DVM S
Гідромодуль Samsung DVM Hydro HT AM160TNBFEB/EU нагріває воду до 80 °C для опалення й гарячого водопостачання. Він працює за каскадною схемою з двома ступенями стиснення: тепло від зовнішнього блока на R410A підхоплює власний компресор модуля на R134a.
Окремо від зовнішнього блока модуль не працює. За даними виробника, модуль HT сумісний з усіма зовнішніми блоками DVM S, зокрема DVM S Eco і DVM S Water, і може керуватися самостійно або централізовано разом із системою DVM.
Потужність і температура води
Номінальна теплопродуктивність — 16,0 кВт для води 55/65 °C на вході й виході та 20 °C у приміщенні. Модуль споживає за цих умов 3,1 кВт. Температуру води на виході можна задавати від 25 до 80 °C.
Висока подача потрібна там, де лишаються радіатори під гарячий теплоносій, і для бака гарячої води. Що вища температура подачі й що холодніше надворі, то нижча ефективність, тому для теплої підлоги температуру подачі тримають якомога нижчою.
Будова модуля
Усередині — два пластинчасті теплообмінники, ротаційний компресор і електронний розширювальний клапан. Контур модуля заправлений на заводі 2,15 кг холодоагенту R134a з потенціалом глобального потепління 1430. Звуковий тиск — 42 дБ(А).

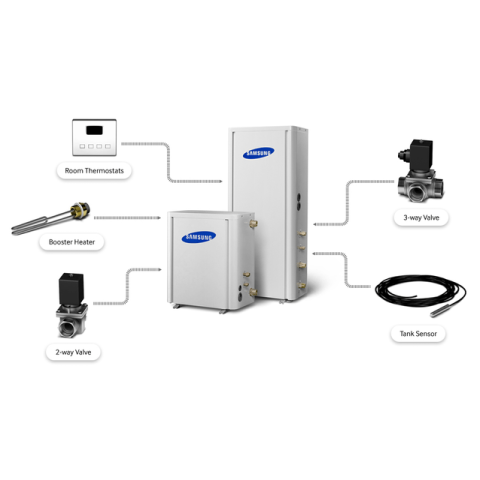

До модуля під’єднують датчики температури бака, додаткові нагрівачі, дво- й триходові клапани та кімнатні термостати. Керування — за температурою води на виході або за температурою в приміщенні; дротовий пульт Premium MWR-WW10N — додаткове приладдя.
HE чи HT
У лінійці DVM Hydro є два типи гідроблоків: HE без власного компресора дає воду до 50 °C, а HT за рахунок другого ступеня стиснення — до 80 °C. HT обирають, коли системі потрібен гарячий теплоносій.
На відміну від HE, для гідромодуля HT у специфікації наведено тільки обігрів і нагрів води, без режиму охолодження, тож для охолодження водою влітку його не розглядають.
Однофазне живлення
Версія AM160TNBFEB/EU живиться від однієї фази 220–240 В. Через власний компресор модуль потребує окремої лінії зі струмовою здатністю не менше 18 А (MCA) і запобіжником до 25 А (MFA); це навантаження додають до споживання зовнішнього блока.
Робочий струм модуля на обігрів — 14,3 А. Лінію ведуть від окремого автоматичного вимикача, а переріз кабелю обирають за MCA з урахуванням довжини лінії та способу прокладання.
Монтаж
Фреонові труби — рідина 9,52 мм, газ 15,88 мм; їх прокладає, вакуумує й перевіряє на герметичність сертифікований монтажник. Кабель зв’язку із зовнішнім блоком — екранований двожильний, 0,75–1,5 мм².
Водяні патрубки — PT 1" (25A), номінальна витрата води — 23 л/хв, поріг реле потоку — 12 л/хв. Бак гарячої води до модуля не входить і підбирається окремо, як і решта гідравліки системи опалення.
Як і для будь-якого пластинчастого теплообмінника, перед підключенням водяний контур промивають, а на зворотній лінії ставлять сітчастий фільтр, щоб бруд не знизив витрату нижче порогу реле потоку.
Технічні характеристики
- Модель: AM160TNBFEB/EU
- Серія: Samsung DVM Hydro HT
- Теплопродуктивність: 16,0 кВт (вода 55/65 °C, у приміщенні 20 °C)
- Споживана потужність на обігрів: 3,1 кВт (вода 55/65 °C)
- Температура води на виході: 25…80 °C
- Холодоагент контуру модуля: R134a, 2,15 кг
- Живлення: 1~ 220–240 В, 50 Гц
- MCA / MFA: 18 А / 25 А
- Водяні патрубки: PT 1" (25A)
- Номінальна витрата води: 23 л/хв
- Фреонові труби: рідина 9,52 мм, газ 15,88 мм
- Габарити Ш × В × Г: 518 × 1210 × 330 мм
