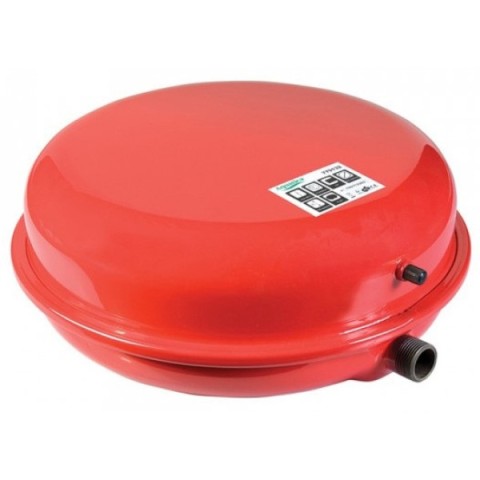

Zegor YT-12FT: плоский бак розширювальний 12 л
Zegor YT-12FT — плоский бак із серії Zegor YT-FT: 12 л, корпус із пофарбованої сталі товщиною 1,5 мм і мембрана з EPDM. Призначений для закритих систем опалення.
Максимальний робочий тиск — 6 бар, різьба приєднання — 3/4″. Корпус неглибокий, тому бак розміщують у шафі, ніші або поруч із котлом, і він не виступає в прохід.
Стінка плоских баків серії FT — 1,5 мм, тоді як у циліндричних Zegor YT-VT — 1 мм. Плоска поверхня під тиском працює на вигин, тож запас товщини для такої форми доречний.
Плоский бак на 12 л чи круглий YT-12VT
У Zegor є і круглий YT-12VT того самого об’єму. Він розбірний, розрахований на 10 бар і має компактні габарити на стіні; плоский YT-12FT програє за тиском, але виграє в глибині.
Отже, плоский бак обирають там, де вирішальна глибина монтажного місця, а круглий — коли бак висить відкрито на стіні котельні й місця в глибину вистачає.
Для заміни бака всередині котла плоский бак часто єдиний варіант, бо круглий туди фізично не вміщується. Для зовнішнього монтажу на стіні вибір вільніший, і там вирішують тиск і габарити.
Розширювальні баки й об’єм системи
Об’єм бака залежить від того, скільки води в системі і до якої температури її нагрівають. Що більше радіаторів і що довші труби, то більше теплоносія розширюється й то більший бак потрібен.
Розрахунок враховує також тиск повітря в баку й тиск спрацювання запобіжного клапана: що менша різниця між ними, то більший бак знадобиться для того самого об’єму води.
Якщо одного бака за розрахунком замало, можна поставити два баки паралельно: їхні об’єми додаються. Головне — щоб тиск повітря в обох був налаштований однаково.
Тиск у повітряній порожнині
Перед монтажем тиск повітря налаштовують на статичний тиск системи — приблизно 0,1 бар на кожен метр висоти контуру над баком. Вимірюють його на порожньому баку.
Якщо тиск повітря значно нижчий, мембрана ще на холодній системі заповнюється водою й не лишає резерву для нагрівання. Якщо вищий — бак не прийме воду, доки тиск у системі не зросте.
Після налаштування повітря систему заповнюють водою до тиску, трохи вищого за тиск у повітряній порожнині, зазвичай на 0,2–0,3 бар. Тоді мембрана на холодній системі вже прийняла трохи води й може віддати її під час остигання.
Встановлення
Бак під’єднують до зворотної лінії біля котла через запірний кран і закріплюють так, щоб патрубок не ніс ваги заповненого корпусу.
Допустимий тиск 6 бар підходить для побутових систем, де запобіжний клапан налаштовано на нижчий тиск. Біля бака лишають доступ до ніпеля, щоб надалі контролювати повітряну подушку без демонтажу.
Кран між баком і трубою після будь-якого обслуговування обов’язково відкривають і перевіряють. Перекритий кран — часта причина того, що щойно встановлений чи перевірений бак нібито не працює, а клапан скидає воду.
Обслуговування й контроль
Тиск повітря з роками поволі знижується навіть у справному баку, тому його контролюють під час кожного обслуговування котла й підкачують до статичного тиску системи.
Сервісний вузол із запірним і спускним краном заощаджує час: бак відсікають, зливають з нього воду в ємність і одразу заміряють тиск повітря, не чіпаючи різьбового з’єднання.
Поруч із баком у системі має працювати група безпеки: запобіжний клапан, автоматичний повітровідвідник і манометр. Бак компенсує звичайне розширення, а клапан страхує від аварійного зростання тиску.
Технічні характеристики
- Модель: YT-12FT(UA)
- Тип: бак розширювальний мембранний для опалення
- Об’єм: 12 л
- Форма: плоска
- Корпус: пофарбована сталь, стінка 1,5 мм
- Мембрана: EPDM
- Робочий тиск, макс.: 6 бар
- Приєднання: 3/4″
