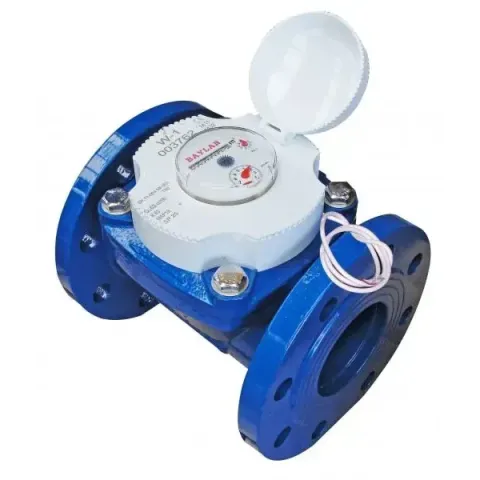

Лічильник Baylan W-1 Dn 80 R-160 фланцевий

Baylan W-1 — промисловий турбінний (Woltman) водомір для холодної води. Номінальний діаметр — DN 80. Клас точності — R160 (клас C, MID). Тип підключення — фланцеве. Номінальна витрата Q3 — ~63 м³/год. Максимальний тиск — PN 16. Виробник: Baylan (Туреччина).

Турбінний механізм Woltman: для великих витрат

Тип Woltman (W) — турбінний механізм з осьовою турбіною ефективний при великих витратах. Переваги над крильчастими водомірами (DN 15–50): низькі гідравлічні втрати тиску при великих витратах; стабільна робота у діапазоні від 0,8 до ~80 м³/год; призначений для DN 50 і вище.

Клас R160: висока метрологічна точність

Клас R160 (клас C по MID) — відношення максимальної до мінімальної витрати 160:1. Означає: точний облік при змінних витратах від малих витоків до максимального навантаження; відповідність вимогам MID (Measuring Instruments Directive ЄС); придатний для комерційного обліку і вузлів обліку на вводах.

Сухохідний механізм з магнітною передачею

Індикатор ізольований від прямого контакту з водою магнітною муфтою: захист від забруднень і конденсату у відлічувальному пристрої; збереження точності при якості води нижче ідеальної; відповідає ступеню захисту IP67–68.

Застосування

Baylan W-1 DN80 встановлюється на: магістральних трубопроводах водоканалів і підприємств; вводах у житлові будинки і комерційні об’єкти; котельнях, промислових підприємствах і вузлах комерційного обліку холодної води з великими витратами.

Монтаж

Встановлюється фланцевим з’єднанням у горизонтальному, вертикальному або похилому положенні відповідно до стрілки потоку на корпусі. Для коректної роботи — прямі ділянки не менше 5×DN до і 3×DN після лічильника. Рекомендується встановлення фільтра грубого очищення перед водоміром.

Комплектація

• Водомір Baylan W-1 R160 DN80 — 1 шт.
• Паспорт і сертифікати

Технічні характеристики

▪️ Артикул: Baylan W-1
▪️ Тип: турбінний водомір (Woltman), сухохідний
▪️ Номінальний діаметр: DN 80
▪️ Клас точності: R160 (клас C, MID)
▪️ Номінальна витрата (Q3): ~63 м³/год
▪️ Максимальна витрата (Q4): ~80 м³/год
▪️ Мінімальна витрата (Q1): від ~0,8 м³/год
▪️ Максимальна температура: до +50°C
▪️ Максимальний тиск: PN 16 (16 бар)
▪️ Монтажна довжина: ~225 мм
▪️ Підключення: фланцеве
▪️ Матеріал корпусу: чавун з покриттям
▪️ Захист механізму: IP67–68
▪️ Виробник: Baylan

Як замовити

Замовити «Лічильник Baylan W-1 Dn 80 R-160 фланцевий» можна онлайн через кошик на сайті. Якщо потрібна консультація — звертайтесь у чат або телефонуйте нашим менеджерам, вони допоможуть з вибором.
