Циркуляційний насос: на якій швидкості має працювати, як встановити й почистити

Котел гріє, а в дальній кімнаті радіатор ледь теплий? Або навпаки: усе прогрівається, але в трубах шумить вода, а лічильник електрики крутиться швидше, ніж хотілося б? Дуже часто причина в циркуляційному насосі, який підібрали чи налаштували не під цю систему.

На якій швидкості повинен працювати циркуляційний насос у приватному будинку? Якщо це звичайний трьохшвидкісний насос, найчастіше на першій або другій. Правильна та швидкість, на якій прогріваються всі радіатори, а вода у зворотній трубі холодніша за подачу приблизно на 15–20 °C. У сучасних електронних насосах швидкостей немає, там вибирають режим роботи, і про це теж розповімо нижче.

Ще кілька речей, які варто знати одразу. Насос ставлять тільки так, щоб вал двигуна був горизонтальним, між двома кранами і після фільтра. Планово чистити його не потрібно: розбирають тоді, коли насос загудів або не запустився після літа. Нижче пояснимо, як вибрати насос, як його підключити й налаштувати, скільки він споживає і що робити, коли він шумить чи стоїть.

Як вибрати циркуляційний насос для системи опалення

Щоб зрозуміти, як вибрати циркуляційний насос для системи опалення, достатньо знати три параметри: витрату, напір і монтажну довжину. Усі вони є в маркуванні. Наприклад, 25/6-180 означає умовний прохід 25 мм під трубу 1″, максимальний напір 6 метрів і довжину корпусу 180 мм. Різьба на самому корпусі більша, 1½″, а до труби насос кріплять через накидні гайки.

• Витрата. Приблизно її рахують за формулою Q = 0,86 × P / Δt, де P це потужність котла в кВт, а Δt різниця температур подачі й зворотки. Для котла на 15 кВт і різниці 20 °C виходить близько 0,65 м³/год.
• Напір. Для будинку до 150 м² з розводкою на два поверхи зазвичай вистачає насоса з напором 4–6 м. Для грубої оцінки беруть приблизно 0,6 м напору на кожні 10 м найдовшого кільця труб.
• Монтажна довжина. Насос має точно стати між гайками обв'язки, яка вже є. Найпоширеніші розміри 130 і 180 мм.

Насос з напором 4 м, наприклад модель 25/4-130, підійде для квартири чи невеликого одноповерхового будинку. Для двоповерхового котеджу або системи з довгими гілками беруть 25/6. Великий запас тут ні до чого: занадто потужний насос шумить і даремно витрачає електрику.

Для будинку беруть насоси з мокрим ротором. Ротор у них обертається прямо у воді системи, тому вони тихі і не мають ущільнення валу, яке з часом починає підтікати. Насоси із сухим ротором ставлять у котельнях великих будівель, де потрібна висока продуктивність і шум не так важливий.

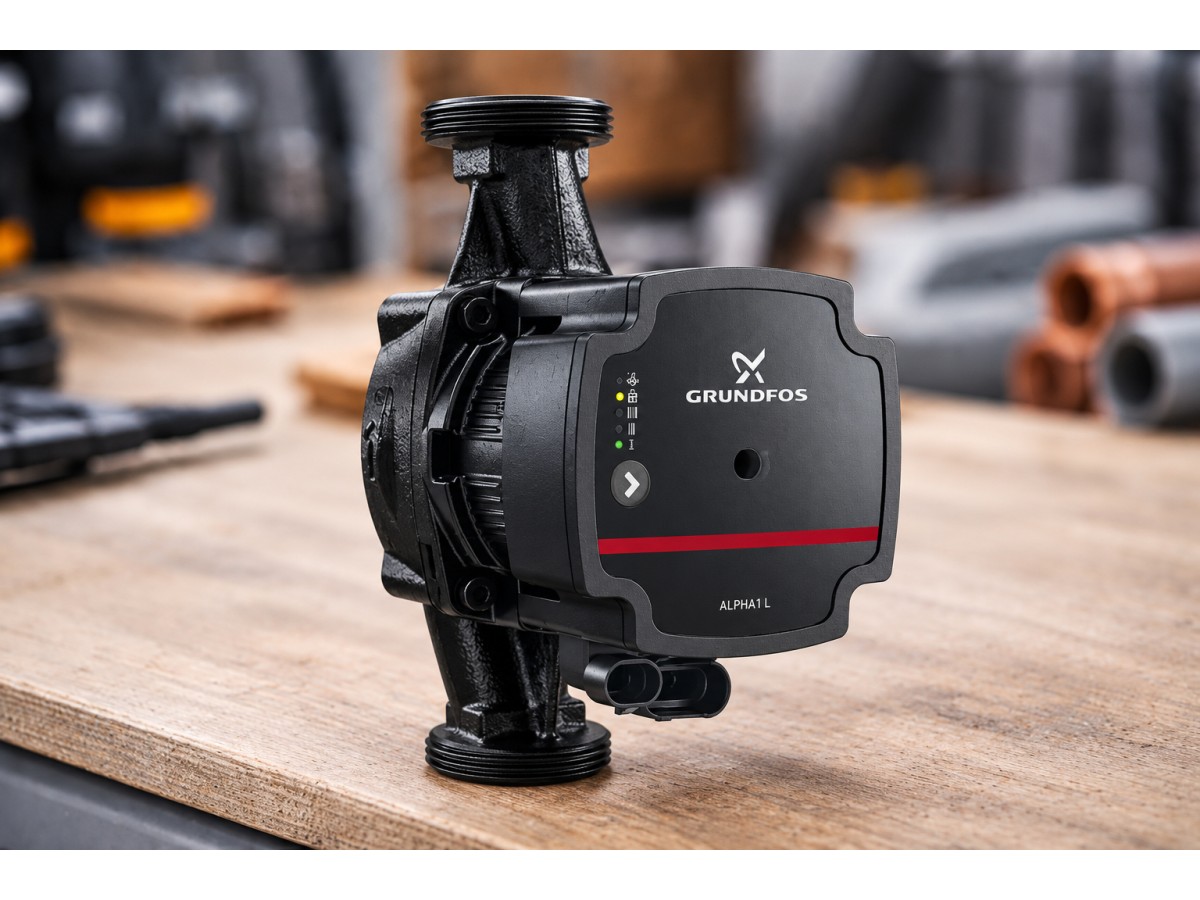

Сьогодні варто дивитися на енергоефективні насоси з електронним керуванням. У Європейському Союзі з 2015 року інші окремі насоси для опалення вже не продають, і в Україні такі моделі теж стали основним вибором. Вони коштують дорожче за трьохшвидкісні, зате споживають у кілька разів менше електрики і самі підлаштовуються під систему.

Схема підключення циркуляційного насоса

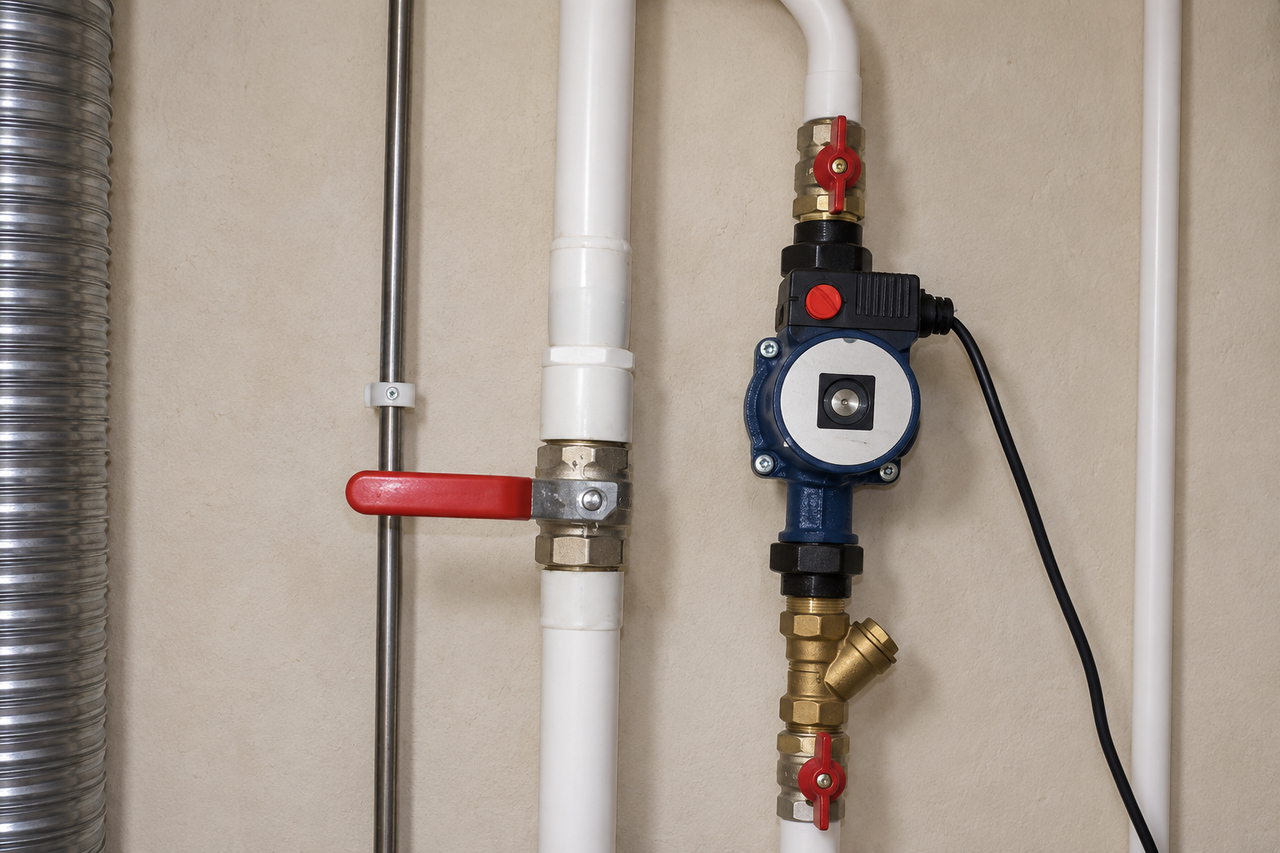

У настінних газових котлах насос уже стоїть усередині. Окремий потрібен для підлогового чи твердопаливного котла без насоса, для другого контуру або для теплої підлоги. Стандартна схема підключення циркуляційного насоса виглядає так:

1. Кульовий кран перед насосом.
2. Сітчастий фільтр, щоб окалина не потрапила на крильчатку.
3. Сам насос. Стрілка на корпусі показує, в який бік має текти вода.
4. Кульовий кран після насоса, щоб його можна було зняти, не зливаючи систему.

Якщо система колись працювала самопливом, насос ставлять на байпас, а на прямій трубі між його врізками кульовий кран або пелюстковий зворотний клапан. Без цього насос ганятиме воду по колу через пряму трубу, а не по радіаторах. Коли зникає світло, кран відкривають вручну, а клапан відкривається сам, і вода знову тече самопливом.

Як правильно встановити циркуляційний насос

Головне правило: вал двигуна має бути горизонтальним. У насосах з мокрим ротором вода змащує й охолоджує підшипники, а при вертикальному валі вони швидко зношуються. Клемна коробка не повинна дивитися вниз, бо туди стікатиме конденсат. Між гайками ставлять нові прокладки, а живлення підводять через окремий автомат і з заземленням. Розширювальний бак краще підключати до труби перед насосом, з боку всмоктування. Тоді насос не створюватиме розрідження у верхніх точках системи.

На якій швидкості повинен працювати циркуляційний насос

На якій швидкості повинен працювати циркуляційний насос, перевіряють на практиці, починаючи з найменшої. Прогрійте систему на першій швидкості й через годину торкніться найдальшого радіатора. Якщо він теплий по всій висоті, а зворотка біля котла на 15–20 °C холодніша за подачу, швидкість вибрано правильно. Якщо дальні радіатори холодні або різниця більша за 25 °C, переходьте на другу.

Третя швидкість потрібна нечасто: для теплої підлоги з довгими петлями або для великої розводки. Якщо швидкість завелика, у трубах шумить вода і свистять термоклапани.

В електронних насосах замість швидкостей вибирають режим. Для радіаторів із термоголовками ставлять пропорційний тиск (PP): коли термоголовки прикриваються, насос сам знижує напір. Для теплої підлоги частіше підходить постійний тиск (CP). Багато моделей мають ще й автоматичний режим, у якому насос сам знаходить оптимальну роботу за кілька тижнів.

На якій швидкості повинен працювати циркуляційний насос в котлі

Питання, на якій швидкості повинен працювати циркуляційний насос в котлі, стосується вбудованого насоса. У сучасних настінних котлах він сам змінює оберти, а максимальне значення виставляє сервісний майстер у меню налаштувань. У простіших котлах на корпусі насоса є такий самий перемикач на три швидкості. Якщо із заводськими налаштуваннями всі радіатори гріють і котел не вмикається-вимикається занадто часто, нічого міняти не треба.

Скільки споживає циркуляційний насос

Скільки споживає циркуляційний насос, написано на його табличці для кожної швидкості. Звичайний трьохшвидкісний насос 25/6 бере приблизно 45–95 Вт, а 25/4 від 30 до 60 Вт. Енергоефективні моделі з електронним керуванням споживають 5–45 Вт. Насос на 65 Вт, що працює цілодобово, за місяць використає приблизно 47 кВт·год. Електронний за той самий час зазвичай укладається в 10–20 кВт·год, тому заміна старого насоса за кілька сезонів окупається.

Шумить циркуляційний насос: причини

Коли шумить циркуляційний насос, причину підкаже сам звук:

• Булькання або тріск: у корпусі насоса повітря.
• Шум води в трубах: для цієї системи завелика швидкість.
• Рівне виття, яке з часом посилюється: зносилися підшипники.
• Хрускіт, ніби там пісок: кавітація, бо тиск у системі замалий.

Як перевірити циркуляційний насос

Як перевірити циркуляційний насос, не знімаючи його? Покладіть руку на корпус і на трубу за насосом. Працюючий насос ледь вібрує, а труба за ним нагрівається рівномірно.

У сучасних електронних насосах подивіться на індикатор на передній панелі. Більшість моделей світлодіодом або кодом показують, що насос заблокований, немає води чи напруги.

У старих трьохшвидкісних насосах на передній панелі зазвичай є центральний гвинт. Дайте системі охолонути, підкладіть ганчірку і відкрутіть його на працюючому насосі: з-під гвинта може піти вода. Торкніться валу викруткою, він має обертатися. Якщо живлення є, а вал стоїть, насос заклинило або він згорів.

Як почистити циркуляційний насос

Після літа вал часто прикипає через накип і окалину. А в насосах з постійними магнітами на ротор ще й налипає чорний шлам, магнетит. Спершу спробуйте провернути вал: відкрутіть центральний гвинт і плоскою викруткою покрутіть вал, поки він не піде вільно. Багато електронних насосів роблять таке самі: при запуску дають підвищений момент і кілька разів пробують зрушити ротор.

Щоб вал не прикипав, не вимикайте котел з розетки на літо. Більшість сучасних котлів раз на добу ненадовго прокручують насос саме для цього. Якщо прокручування не допомогло, ось як почистити циркуляційний насос повністю:

1. Вимкніть живлення й перекрийте крани з обох боків насоса.

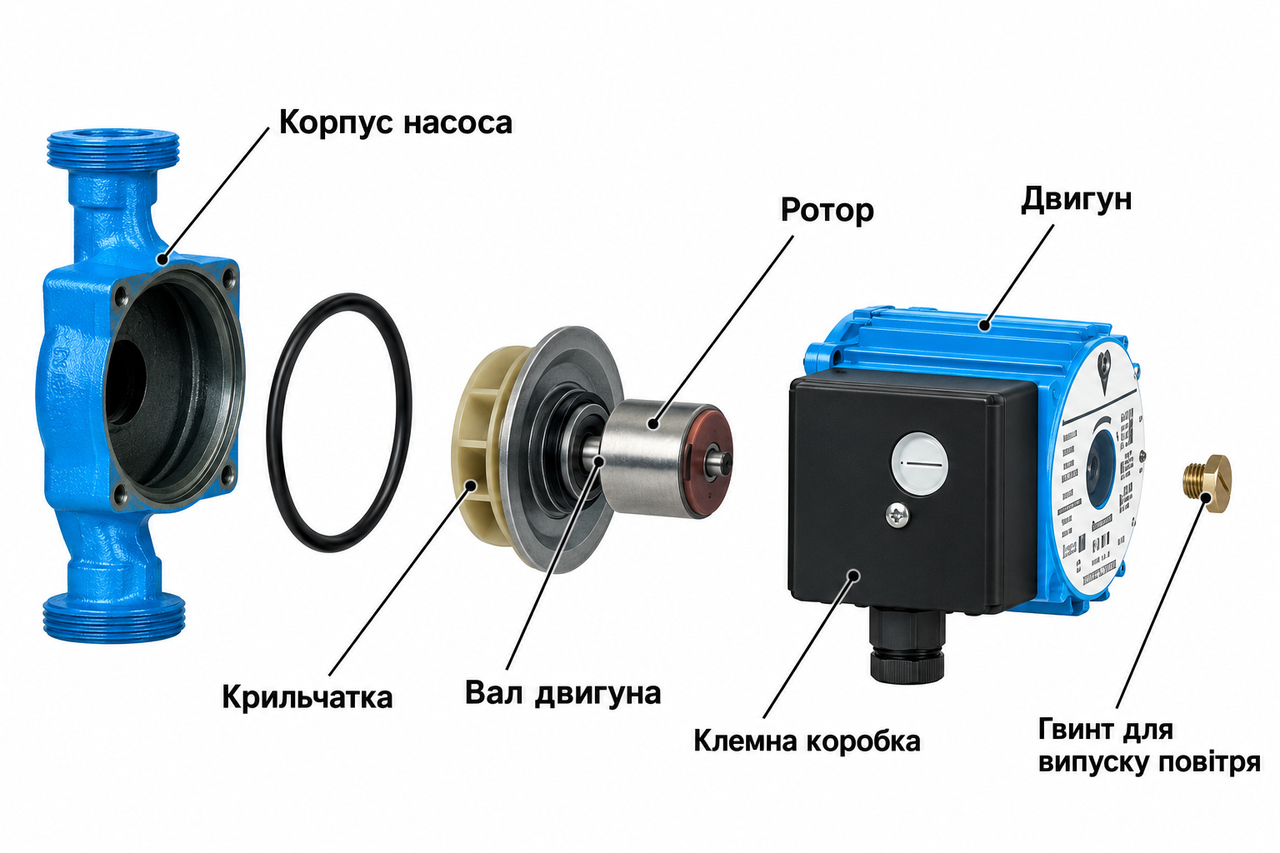

2. Відкрутіть чотири гвинти, що тримають двигун на корпусі, і обережно вийміть ротор із крильчаткою.
3. М'якою щіткою приберіть наліт, окалину й магнетит з ротора, крильчатки та гільзи.
4. Поставте нове ущільнювальне кільце, зберіть насос, відкрийте крани й спустіть повітря.

Так розбирають окремий насос на трубі. Насос усередині котла самому не розбирають: щоб до нього дістатися, треба знімати кожух газового приладу, і це робота сервісу.

Коли купуєте новий циркуляційний насос, беріть модель з тією самою монтажною довжиною і таким самим підключенням, з гайками чи без. Тоді заміна займе пів години і переробляти труби не доведеться. Якщо ж обв'язку треба міняти, краще доручити це фахівцям із монтажу системи опалення.

Питання — відповідь

1. Де ставити циркуляційний насос: на подачу чи на зворотку?

Сучасні насоси з мокрим ротором витримують до 110 °C, тож можуть стояти як на подачі, так і на зворотці. Але традиційно їх ставлять на зворотку перед котлом, де вода холодніша і підшипники служать довше. Головне, щоб вал був горизонтальним, а перед насосом стояв фільтр.

2. Як розвоздушити циркуляційний насос?

У багатьох електронних насосах є режим видалення повітря: його вмикають кнопкою, і насос кілька хвилин працює в особливому режимі. Якщо такого режиму немає, на холодній системі під тиском відкрутіть центральний гвинт на передній панелі на один-два оберти. Коли замість шипіння піде вода, закрутіть гвинт і витріть корпус. Після цього на кілька хвилин увімкніть насос на максимум, щоб вигнати залишки повітря.

3. Чому гріється циркуляційний насос?

Насос охолоджується водою, яку качає, тож на гарячій системі він теплий, і це нормально. Перегрівається він тоді, коли працює без води, коли заклинило ротор або коли всередині наросли відкладення, що гальмують його. Якщо корпус насоса гарячіший за трубу поруч, його варто перевірити.

4. Як підключити термостат до циркуляційного насоса?

Кімнатний або накладний термостат вмикає насос через свій контакт: фазу від автомата подають на термостат, а з нього на насос. Струм насоса має бути меншим, ніж дозволяє контакт термостата, інакше ставлять проміжне реле. У електронних насосів при ввімкненні великий пусковий струм, а деякі моделі мають окремий вхід для керування, тому спершу гляньте інструкцію насоса. Підключати все це має електрик.
